BDRSA Cubeto de retención simple con 4 fachadas amovibles

Descripción

Descripción de la gama estándar BDRSA:

• Tanque de acero S235, espesor de chapa de 20 a 30/10

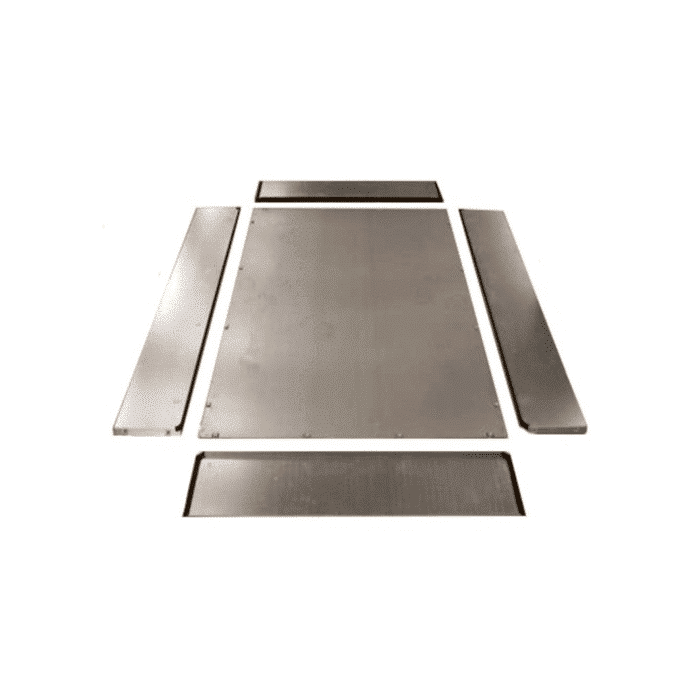

• 4 fachadas amovibles que se atornillan con tornillos de cabeza cilíndrica y contratuercas (suministrados)
• Junta técnica en silicona especial SILGRID™ resistente a altas temperaturas y aceite dieléctrico caliente en todas las partes desmontables del cubeto, a aplicar después de la instalación del transformador en el cubeto y cierre de los frentes para garantizar la estanqueidad completa del cubeto.
• Inspección de calidad de la unidad antes de salir de fábrica, con los cubetos que llegan premontados con sus tornillos y tuercas preinstalados.
• Salida de tierra disponible en 2 puntos opuestos (terminal no suministrado)
• Soldadura estanca por las dos caras, proceso de soldadura probado regularmente por organismos de inspección terceros mediante el método ARDROX 996 P2 con penetrantes o equivalente.

Por defecto, nuestros cubetos BDRSA están galvanizados en caliente para garantizar un rendimiento interno y externo superior al de la pintura C3. Están certificados como galvanizados en caliente según la norma ISO EN1461-2022.

La gama BDRSA incluye varios cubetos de retención normalizados para los transformadores de distribución ECODESIGN Tier 2. Permiten respetar el volumen de retención exigido, así como la longitud y la anchura de sus transformadores. Póngase en contacto con nosotros para indicarnos las dimensiones de su transformador.

Tenga en cuenta que desde la actualización AFNOR en 2021 sobre la NFC13200, los simples cubetos de retención no equipados con deflectores cotra fuego en el interior y cualquiera que sea la potencia, ya no están autorizados. Le recomendamos que nos consulte en caso de problemas de altura o de dimensiones, y que se ponga en contacto con nuestro organismo de control, como APAVE, SOCOTEC u Bureau Veritas (u otro), para obtener las exenciones necesarias de sus organismos aseguradores.

En función de la configuración de su proyecto, la gama BDRG puede evolucionar hacia varios diseños personalizados gracias a nuestra oficina de diseño interna y a nuestras plantas de fabricación especializadas:

• Adición de UPN enrollables en el interior del cubeto a lo largo o a lo ancho: gama BDRG-ROLL
• Diseño de cubeto con 2 frentes desmontables en longitud y/o anchura: gama BDRG-2
• Diseño de cubeto con 1, 2, 3 ó 4 frentes desmontables en longitud y/o anchura: gama BDRG-SP

También hay disponibles varias opciones para aplicaciones especiales

• SPI^® filtros para hidrocarburos, cuando el cubeto se utiliza al aire libre para permitir el drenaje continuo del agua de lluvia. En este caso, recomendamos la gama TRT^® de frentes totalmente soldados.
• Almohadillas antivibración SANERVIB que se instalarán en el fondo del cubeto para reducir el ruido y las vibraciones del transformador.
• Pistas interiores en UPN BDRG-ROLL
• Cambio del tratamiento de superficie a la clase de pintura C3, C4 o C5
• Tratamiento anticorrosión galvánico C5H o CX en GALVAGRID^®
• Soportes de bloqueo SANERBLOCK™ para ruedas de transformadores
• Soporte para fijación y anclaje al suelo

Información adicional

Antes de instalar el cubeto:

• Asegúrese de que la superficie del suelo sea lisa, plana, limpia y, sobre todo, lo suficientemente grande como para soportar el peso del transformador y del cubeto.
• Compruebe que el posicionamiento de los captadores de carga desde el suelo hasta el cubeto es adecuado, está alineado y correctamente dimensionado.
• Si los cubetos se almacenan en el exterior, deben vaciarse con regularidad y no manipularse con agua en su interior.

Instalación del cubeto:

El cubeto debe descargarse utilizando un equipo de manipulación adecuado. Una vez en su posición definitiva, instale el transformador en el cubeto de goteo, cierre los paneles frontales con tornillos de cazoleta y aplique el cartucho sellador de silicona SILGRID para garantizar una estanqueidad completa.

Mantenimiento:

La inspección visual periódica del equipo debe abarcar los siguientes puntos:

• Estanqueidad en frentes desmontables, pasamuros y accesorios y/o tacos correctamente atornillados si los hubiera.
• Integridad de las paredes del cubeto, sin deformaciones ni daños (golpes, impactos, óxido, etc.).
• Estado de envejecimiento de la capa protectora de galvanizado en caliente y posibles retoques.
• La frecuencia de estos controles depende de las limitaciones de cada lugar, en función de su grado de corrosión, suciedad, presencia de materia orgánica, etc.

Consulte el manual del usuario para más detalles. El incumplimiento de las buenas prácticas de funcionamiento y el tratamiento de anomalías y defectos sobre el terreno son responsabilidad del propietario del equipo.

Nuestros cubetos cumplen el reglamento europeo UE nº 548/2014 también conocido como ECODESIGN relativo a la aplicación de la directiva 2009/125/CE, que establece los requisitos de diseño ecológico para la comercialización o puesta en servicio de transformadores de potencia mínima de 1 kVA utilizados en redes de transporte y distribución de energía eléctrica de 50 Hz o para aplicaciones industriales. Se denominan ECODISEÑO Niveles 1 (2015) y ECODISEÑO Niveles 2 (2021).

Nuestra gama estándar de cubetos de retención SANERGRID BDRSA cumple las normas y recomendaciones francesas, europeas e internacionales relativas a la contención de fluidos dieléctricos, la gestión del riesgo de incendio, la gestión de aguas pluviales y contaminantes en subestaciones de alta tensión y la protección de personas y bienes.

• Las normas francesas NF C13-100 y NF C13-200 previenen los riesgos eléctricos de sobreintensidades, problemas de puesta a tierra, incendios, cortocircuitos y rayos, así como la contaminación del suelo y del medio ambiente.
• La norma NF EN 61936-1, relativa al diseño e instalación de instalaciones eléctricas, que exige una retención estanca que represente el 100% del volumen de aceite utilizado, y proporciona las indicaciones necesarias para el predimensionamiento de los volúmenes y superficies de retención, las distancias y sistemas de seguridad contra incendios, y la gestión del agua de lluvia asociada al almacenamiento de hidrocarburos al aire libre.
• Recomendaciones CIGRE 23-07 e IEEE 980 relativas al uso de coberturas contra incendios para fosos y cubetos transformadores, así como orientaciones sobre el dimensionamiento previo de los cubetos de retención y fosos interiores y exteriores.
• Nuestros diques se diseñan y fabrican de acuerdo con las normas y estándares europeos de EUROCODE 3 (Cálculo de estructuras de acero).
• Nuestras plantas de fabricación cuentan con las certificaciones ISO 9001 para su proceso de gestión de la calidad e IS0 14001 para su proceso de gestión medioambiental, y todas ellas tienen su sede en Europa para fomentar las cadenas de suministro cortas y limitar las emisiones de carbono.
• Nuestros centros franceses y europeos nos permiten garantizar que todo nuestro acero procede de la producción europea, que se compone en más de un 50% de acero reciclado para limitar la sobreexplotación de los recursos y limitar las emisiones de carbono vinculadas a nuestras actividades de fabricación SANERGRID.
• Evacuación del agua de lluvia y contaminación por hidrocarburos cuando se utiliza al aire libre:
  Gracias al sistema de filtrado de agua SPI antihidrocarburos, el cubeto está vacío de agua la mayor parte del tiempo y listo para recibir hidrocarburos. En cumplimiento de la Ley de Aguas francesa (decreto 77-254), el agua vertida de los cubetos no está contaminada con más de 5 ppm de hidrocarburos, de acuerdo con la norma EN 858-1 («instalaciones de separación de líquidos ligeros»).
  Los filtros SPI^®  son probados regularmente por laboratorios independientes: SANERGRID Bureau Veritas informe certificado COFRAC I.D.: 003606/2776443/1/1/1 en 2015 (Francia), SPI Phoenix I.D. informes de laboratorio: AR67044 de 2002, 2004, 2005, 2009, 2018, 2022 (EE.UU.), TÜV informe Nr 2432974 en 2016 (Alemania), NUA informe -Z-11895-1/1-2016. (Lista no exhaustiva)
