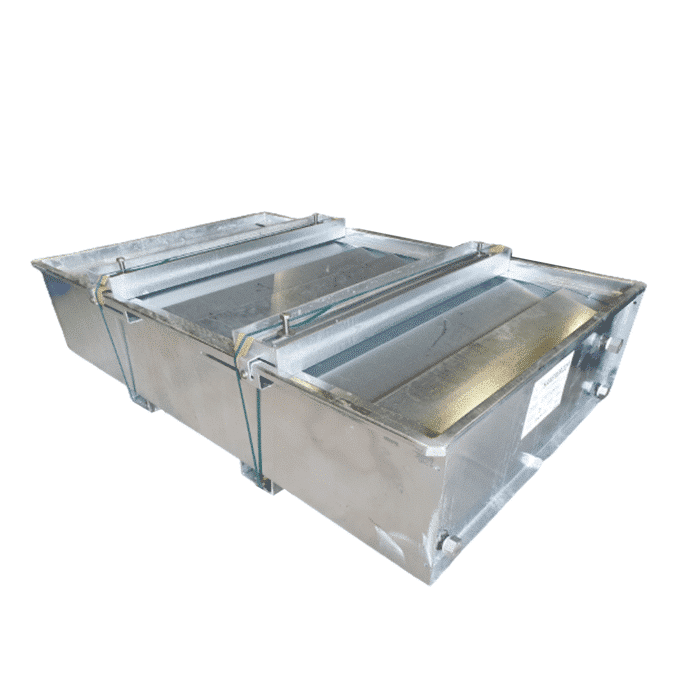

ERT®-R Cubeto contra incendios con adaptación enrollable para transformador

Descripción

La gama de cubetos ERT-R incluye adaptaciones que permiten rodar el conjunto transformador y bandeja ERT con las propias ruedas del transformador. Nuestro departamento de ingeniería define la estructura para adaptar las ruedas del transformador a la bandeja normalizada para gamas de 160 a 3150 kVA, y personalizada para potencias superiores o configuraciones especiales (IC, TSA, TCI, AT, etc.). La opción ERT-R no incluye ruedas.

Descripción de la gama estándar ERT-R:

• Depósito de acero S235, espesor 3, 4 o 5 mm; certificado de galvanización en caliente según ISO EN1461-2022.
• Soldaduras doblemente estancas en todas las partes de las zonas de retención para garantizar un cubeto completamente estanco, con inspección de calidad individual antes de salir de fábrica.
• La parte superior de cada cubeto está equipada con un sistema de extinción de incendios EXTICOV CCF compuesto por deflectores cotra fuego probados por el CNPP.
• Encima de cada cubeto ERT-R se instala a lo ancho un juego de 2 vigas de soporte que facilitan la colocación de los equipos sobre los cubetos. Las vigas de soporte son ajustables: su posición ideal corresponde a la norma ECODESIGN; no obstante, pueden adelantarse o retrasarse una muesca con respecto a esta norma. Se fijan a las placas de agujeros oblongos mediante 4 tornillos HM10x30 con contratuercas «nylstop» de acero inoxidable y arandelas anchas (LL) (suministradas).
• El peso máximo del transformador sobre el cubeto ERT^® R se calcula en función de la distancia entre ejes normalizada NFC 51.51.
• Al pie del cubeto, existen dos pasamuros estancos para alojar válvulas de 1/4 de vuelta de 1,5 pulgadas: la primera para permitir el vaciado del cubeto y la segunda para instalar un kit de filtración de aguas pluviales SPI^® PETRO PIT. En la versión estándar, el cubeto se suministra con los dos pasamuros estancos con tapones de acero inoxidable.
• Los cubetos ERT-R llevan siempre un sifón de seguridad que, instalado en el fondo del cubeto, permite evacuar el agua desbordada sin vaciar el aceite en caso de lluvia intensa u obstrucción del sistema de filtración.

Los cubetos ERT^® R garantizan una vida útil en condiciones interiores y exteriores similar a la del transformador eléctrico u otra máquina que equipen.

La gama ERT^® comprende una serie de cubetos monobloque con diferentes volúmenes de retención, según se utilicen en interior o exterior. Póngase en contacto con nosotros para indicarnos las dimensiones de su transformador.

En función de la configuración de su proyecto, la gama ERT^® está disponible en varias versiones:

• Vigas ajustables en anchura: gama ERT-W
• Vigas fijas en las que se conoce la distancia entre ejes del transformador: gama ERT-F-W (a lo ancho) y gama ERT-F-L (a lo largo)
• Vigas ajustables en longitud cuando la entrada a la subestación se realiza por la puerta o cuando la configuración del emplazamiento lo requiere: gama ERT-L
• Adición de una rejilla para caminar sobre el cubeto y acceder a la unidad de control del transformador, DGPT2 o unidades auxiliares: gama ERT-AUX
• Dimensionamiento reforzado para autotransformadores ENEDIS, impedancias de compensación, bobinas Peterson, etc. Gama ERT-AT (vigas ajustables) y ERT-F-AT (vigas fijas)
• Cubeto contra incendios no portante cuando se empotra en un foso de retención, bajo una subestación o un patín fotovoltaico: gama ERT-NP
• Cubeto rodante con vigas fijas, cuando se conoce la distancia entre ejes del transformador, para rodar el cubeto directamente con el transformador fijado a él, reutilizando las ruedas del transformador: gama ERT-F-R.
• Cubetos modulares para transformadores más grandes en los que la anchura del cubeto supera el gálibo de transporte europeo, los cubetos se colocan uno al lado del otro y se unen en módulos de 2, 3, 4, 5 o «N» conectados entre sí mediante el sistema SNG-Flow™: gama ERT MODULO.
• Para aplicaciones fotovoltaicas montadas en skid para integrar el cubeto de retención entre el skid y el transformador: gama ERT-SKID
• Para cualquier aplicación a medida en la que necesite enrollar el transformador en el cubeto, enrollar el cubeto con el transformador, o una geometría o diseño especiales: consulte a nuestros gestores de proyectos: gama ERT-SP

Esta gama también incluye una serie de accesorios que se adaptan a sus necesidades:

• Kit PETRO PIT, para uso en exteriores que permite el drenaje continuo del agua de lluvia.
• Ganchos de elevación.
• Almohadillas antivibración SANERVIB.
• Tratamiento galvánico anticorrosión C5H GALVAGRID^®.
• Ruedas direccionales autoblocantes: ROLL.
• Escotilla de inspección.
• Toma de tierra, MALT.
• Pinzas de bloqueo de ruedas, SANERBLOCK™.
• Barandilla y escalera de acceso.
• Soporte para fijar y colgar en un patín fotovoltaico o en el suelo.
• Opciones de rodadura: SANER-Rail, SANER-Grantex y Rippage (gama sólo para vigas fijas).

Información adicional

Antes de instalar el cubeto:

• Asegúrese de que la superficie del suelo es lisa, plana, limpia y, sobre todo, lo suficientemente grande como para soportar el peso del transformador y del cubeto ERT^® -R.
• Compruebe que el posicionamiento de los captadores de carga desde el suelo hasta el cubeto es adecuado, está alineado y correctamente dimensionado.
• Si los cubetos se almacenan en el exterior, deben vaciarse con regularidad y no manipularse con agua en su interior.

Instalación del cubeto:

El cubeto debe descargarse utilizando un equipo de manipulación adecuado. Una vez instalado en la posición definitiva, fijar los largueros de soporte, ajustando la distancia entre ejes para que el transformador quede centrado sobre los soportes del cubeto ERT^® .

Instalación por rodadura o desplazamiento :

En caso de manipulación haciendo rodar el transformador sobre el cubeto o desplazando el transformador del camión al cubeto, consúltenos previamente o consulte las opciones SANER-Rail, SANER-Grantex y Rippage.

Mantenimiento:

La inspección visual periódica del equipo debe abarcar los siguientes puntos:

• Instalación de deflectores cotra fuego: sin solapes ni falta de deflectores, presencia de CCF-STOP™, tornillo de bloqueo de deflectores de mantenimiento.
• Estanqueidad en los pasos de pared, accesorios y/o tacos correctamente atornillados.
• Integridad de las paredes del cubeto, sin deformaciones ni daños (golpes, impactos, óxido, etc.).
• Estado de envejecimiento de la capa protectora de galvanizado en caliente y posibles retoques.
• Compruebe que las aguas pluviales circulan correctamente por los filtros: si están obstruidos, limpie los prefiltros o cambie los filtros si están saturados o han superado su vida útil recomendada.
• La frecuencia de estos controles depende de las limitaciones de cada lugar, en función de su grado de corrosión, suciedad, presencia de materia orgánica, etc.

Consulte el manual del usuario para más detalles.

El incumplimiento de las buenas prácticas de uso y la falta de tratamiento de las anomalías y defectos sobre el terreno son responsabilidad del propietario del equipo.

Nuestros cubetos se ajustan al Reglamento UE nº 548/2014 también conocido como ECODESIGN sobre la aplicación de la Directiva 2009/125/CE que establece los requisitos de diseño ecológico para la comercialización o puesta en servicio de transformadores de potencia mínima de 1 kVA utilizados en redes de transporte y distribución de electricidad de 50 Hz o para aplicaciones industriales. Se denominan ECODISEÑO Niveles 1 (2015) y ECODISEÑO Niveles 2 (2021).

Nuestra gama estándar de cubetos de retención SANERGRID ERT-R cumple las normas y recomendaciones francesas, europeas e internacionales relativas a la contención de fluidos dieléctricos, la gestión del riesgo de incendio, la gestión de aguas pluviales y contaminantes en subestaciones de alta tensión y la protección de personas y bienes.

• Las normas francesas NF C13-100 y NF C13-200 previenen los riesgos eléctricos, las sobrecorrientes, los problemas de puesta a tierra, los riesgos de incendio, los cortocircuitos y los rayos, así como la contaminación del suelo y del medio ambiente.
• La norma NF EN 61936-1, relativa al diseño e instalación de instalaciones eléctricas, que exige una retención estanca que represente el 100% del volumen de aceite utilizado, y proporciona las indicaciones necesarias para el predimensionamiento de los volúmenes y superficies de retención, las distancias y sistemas de seguridad contra incendios, y la gestión del agua de lluvia asociada al almacenamiento de hidrocarburos al aire libre.
• Recomendaciones CIGRE 23-07 e IEEE 980 relativas al uso de coberturas contra incendios para fosos y cubetos transformadores, así como orientaciones sobre el dimensionamiento previo de los cubetos de retención y fosos interiores y exteriores.
• Nuestros diques se diseñan y fabrican de acuerdo con las normas y estándares europeos de EUROCODE 3 (Cálculo de estructuras de acero).
• Nuestras plantas de fabricación cuentan con las certificaciones ISO 9001 para su proceso de gestión de la calidad e IS0 14001 para su proceso de gestión medioambiental, y todas ellas tienen su sede en Europa para fomentar las cadenas de suministro cortas y limitar las emisiones de carbono.
• Nuestras implantaciones francesas y europeas nos permiten garantizar que todo nuestro acero procede de la producción europea, que se compone en más de un 50% de acero reciclado para limitar la sobreexplotación de los recursos y limitar las emisiones de carbono vinculadas a nuestras actividades de fabricación SANERGRID.
• Drenaje del agua de lluvia y contaminación por hidrocarburos cuando se utiliza al aire libre:
  Gracias al sistema de filtrado de agua SPI antihidrocarburos, el cubeto está vacío de agua la mayor parte del tiempo y listo para recibir hidrocarburos. De conformidad con la ley francesa sobre el agua (decreto 77-254), el agua vertida de los cubetos no está contaminada con más de 5 ppm de hidrocarburos, según la norma EN 858-1 («instalaciones de separación de líquidos ligeros»).
  Los filtros SPI^® se someten a pruebas periódicas en laboratorios independientes: Informe certificado SANERGRID Bureau Veritas COFRAC D.: 003606/2776443/1/1/1 en 2015 (Francia), informes de laboratorio SPI Phoenix I.D.: AR67044 de 2002, 2004, 2005, 2009, 2018, 2022 (EE.UU.), informe TÜV Nr 2432974 en 2016 (Alemania), informe NUA -Z-11895-1/1-2016. (Lista no exhaustiva)
