PETRO-PIPE® PI616-FR3 Filtro de ésteres naturales para drenaje de retención media

Descripción

PETRO-PIPE PI616-FR3 de SANERGRID es un cartucho especialmente inventado por SPI^® en los años 90 para adaptarse fácilmente a todo tipo de cubetos y fosos de retención. Proporciona una filtración continua del agua de drenaje, al tiempo que atrapa no sólo los aceites dieléctricos nocivos, sino también los ésteres naturales como MIDEL EN y FR3 COOPER: por lo tanto, previene la contaminación del suelo de conformidad con la norma EN 858-1 y la Ley de Aguas, con una tasa de vertido inferior a 5 ppm. También cumple el apartado 471 de la norma NF C13-200 («Deben tomarse todas las precauciones para que el depósito de recuperación no se llene de agua o para que se evacue el agua«). Nuestros filtros se someten a pruebas periódicas en laboratorios independientes, cuando son nuevos, en condiciones de vida media y tras su periodo de uso recomendado (consulte la pestaña Información adicional).

En caso de derrame importante de ésteres naturales, el componente reacciona y forma un tapón, impidiendo que se libere líquido al medio ambiente. Es un sistema autoblocante, sin piezas mecánicas ni conexiones eléctricas.

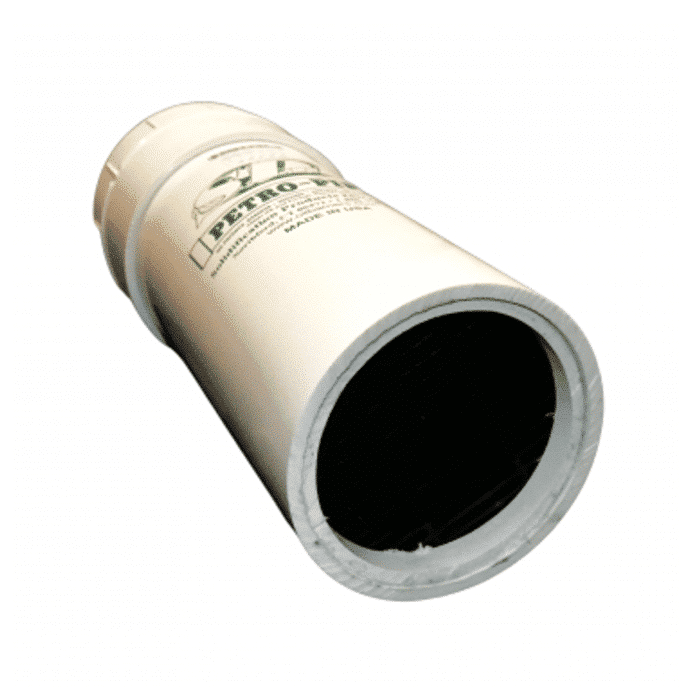

Descripción de PETRO PIPE^® PI616-FR3:

• Fabricado en PVC rígido con protección UV para una mayor resistencia y durabilidad.
• Componente hidrófobo, polimeroleófilo: fija permanentemente ésteres naturales como MIDEL-7131 y FR3 COOPER. Consultar las gamas PI-616-M2 y PI-620-SYNBLOC para aceites dieléctricos o ésteres sintéticos.
• Longitud: 45 cm / Diámetro: 15 cm / Peso: 5 kg
• Caudal aproximado filtrado (*): 5 L/min / Saturación aproximada (*): 3L / Cambio recomendado (*): cada 3 a 5 años

(*) En función de las condiciones de uso de cada emplazamiento, en función de la cantidad de trazas de hydrocarburos filtrados por el cartucho, de la regularidad del mantenimiento del cubeto/pozo/prefiltros, etc. Condiciones de uso para las que SANERGRID^® y SPI^® no pueden comprometerse.

Desde hace más de 30 años, los filtros SPI son reconocidos por su alta fiabilidad, su extrema robustez y su longevidad, incluso en las condiciones más difíciles: resistencia a los aceites de transformador calientes (>100°C), al agua emulsionada con aceite dieléctrico, alta resistencia a los rayos ultravioletas y a las amplitudes térmicas, etc. SPI dispone de la certificación de calidad ISO 9001 para su proceso de producción y ha integrado un enfoque de ecodiseño destinado a reducir la cantidad de materiales y de CO2 durante el proceso de fabricación.

La gama PETRO-PIPE^® es la única gama del mercado que ofrece todas las referencias en función del uso y del tipo de contaminante: hidrocarburos, ésteres o aceites sintéticos y naturales, etc. La elección del formato del cartucho también depende del caudal.

• PETRO PIPE PI616-M2 para aceites dieléctricos e hidrocarburos como gasolina, gasóleo, combustible para aviones, etc.
• PETRO PIPE PI620-SYNBLOC para ésteres sintéticos
• PIFH-616 para aceites minerales con filtros para empotrar en hormigón
• PIF para la sustitución de PIFH empotrados en arquetas de hormigón
• Válvulas de 2 pulgadas y codos de 2 pulgadas
• Jaulas de prefiltración externas: gamas PFB 810, 1012 ó 1224

PETRO PIPE prefiltración:

La prefiltración es indispensable para limitar el riesgo de obstrucción del cartucho P-PIPE debido al polvo presente en el agua. Dado que se utiliza para instalaciones permanentes y grandes volúmenes de agua tratada, la gama PETRO PIPE dispone de 2 sistemas de prefiltración:

1. Prefiltración interna: Todas las PETRO PIPE PI-616 y PI-620 están equipadas con una espuma de prefiltración interna fácil de limpiar e intercambiar: no tiene que cambiar sistemáticamente los cartuchos y basta con limpiar los prefiltros. De este modo, reducirá el volumen de residuos y evitará tener que sustituir los cartuchos filtrantes con demasiada frecuencia.
2. SPI es el inventor de los sistemas de rejillas de prefiltración externas o PFB™ (ref. PFB-0810, PFB-1012, PFB-1224 ), desarrollados en los años 90, que permiten cambiar únicamente el cartucho activo sin tener que cambiar todo el sistema: sólo es necesario cambiar el cartucho filtrante cuando está saturado, se pueden cambiar los prefiltros internos y externos. Rápido y de fácil acceso, este sistema de rejillas de prefiltración también reduce la necesidad de mantener los prefiltros internos.

Las espumas de prefiltración interna PFB™ se pueden limpiar y rellenar in situ.

Gracias a estas dos innovaciones de SPI, puede reducir la cantidad de residuos generados en más de un 50% para un ámbito de mantenimiento equivalente.

Información adicional

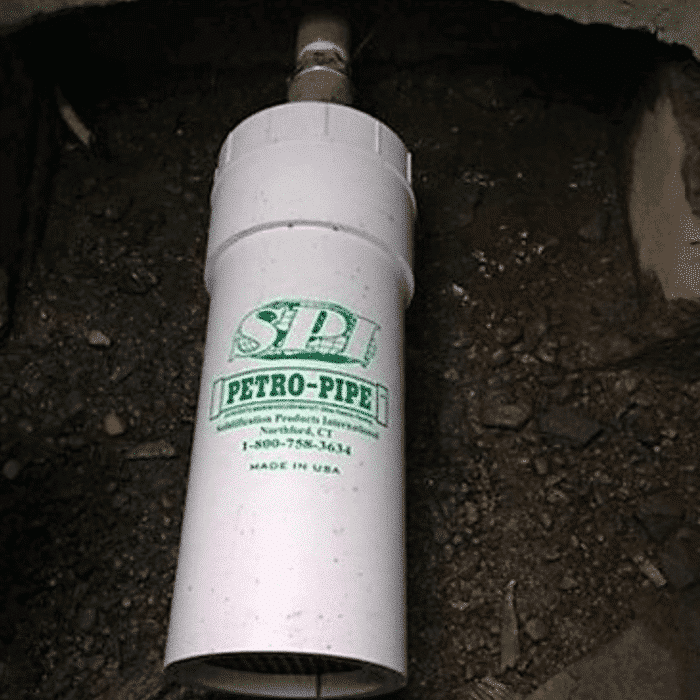

Instalación del filtro PETRO PIPE PI616-EN3:

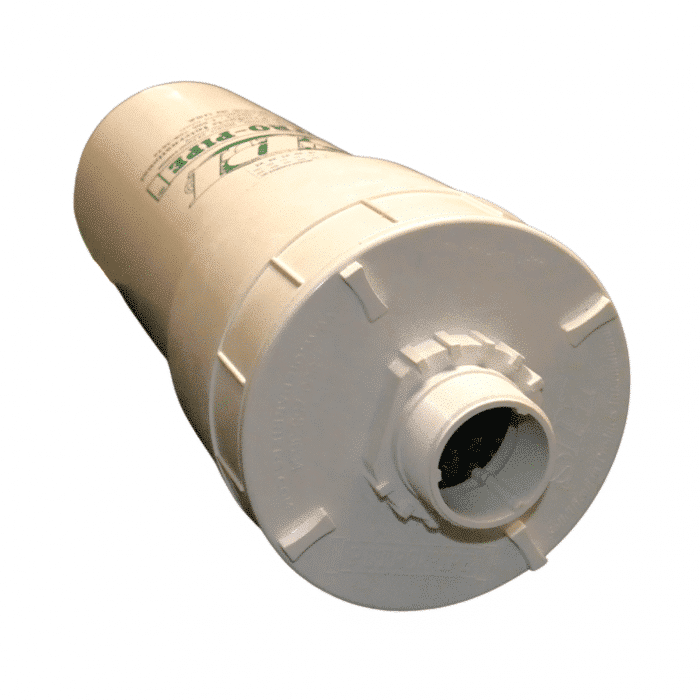

• El filtro se enrosca en la salida de la válvula hembra roscada para gas de 2″ o DN50 prevista a tal efecto (a cargo del cliente o adquirida con el equipo). Se recomienda el uso de teflón o sellador en las roscas de los tornillos para garantizar la estanqueidad total de las conexiones.
• El filtro debe colocarse con un ligero ángulo de entre 0° y 25°, idealmente 25°, en la dirección del flujo para garantizar un flujo y un ciclo de vida óptimos del PETRO PIPE.
• Se recomienda una válvula aguas arriba para consignar su volumen de retención antes del mantenimiento del filtro de forma sencilla y segura. Para caudales superiores puede montarse un conjunto de filtros en paralelo, sobre clarinete o SKID PIPE™4, 6 ó 12.

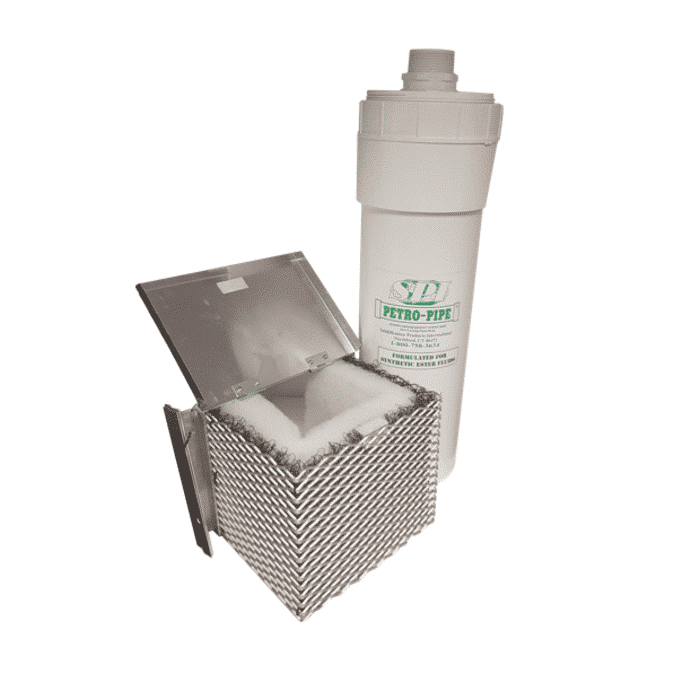

• Se puede instalar (como opción) una jaula de prefiltración PFB-0810 o PFB-1012 o PFB-1224 para PETRO-PIPE^® antes del filtro en el tanque de retención para eliminar las impurezas del agua y evitar que el filtro se obstruya demasiado rápido. La jaula de prefiltración PFB se instala siempre en el depósito de retención en el punto donde el agua entra en el filtro.

Mantenimiento:

• Los filtros SPI son sensibles a los lodos y a las impurezas transportadas por el agua, que pueden reducir considerablemente el caudal o incluso bloquear el filtro. Por lo tanto, una buena prefiltración es esencial para proteger la entrada del filtro, y debe comprobarse periódicamente.
• Las espumas internas de los PETRO PIPEs y las de la jaula de prefiltración deben lavarse con agua limpia tan a menudo como lo exija el lugar de utilización. La frecuencia del lavado depende de la cantidad de impurezas aportadas a cada punto de drenaje y, por tanto, de cada emplazamiento industrial.
• Para realizar un seguimiento de sus filtros y programas de sustitución, los productos SPI tienen un número de serie de lote que corresponde al lote de ingrediente activo probado y aprobado por el fabricante. De este modo, usted también puede realizar un seguimiento de sus filtros y de las fechas de sustitución recomendadas simplemente mediante una inspección visual.
• Al final de su vida útil, el filtro y el prefiltro deben eliminarse como residuos de hidrocarburos convencionales con el código [150202*].

Para sus necesidades específicas en términos de trazabilidad y recordatorios automáticos de sus fechas de mantenimiento, SANERGRID^® puede establecer un sistema de seguimiento de unidades para usted, a cambio de un contrato de mantenimiento con uno de nuestros socios nacionales.

La gama PETRO-PIPE^®, que forma parte de la tecnología de filtración SPI^® , es la referencia europea en cartuchos de filtración para la retención de pequeños volúmenes de agua de lluvia contaminada por hidrocarburos. Es el único filtro del mercado validado desde hace más de 30 años por las mayores empresas industriales francesas y europeas (EDF, ENEDIS, SNCF, SCHNEIDER, RTE, ABB HITACHI, SIEMENS, IBERDROLA, NATURGY, REE, EDP, ENEL, IREN, TERNA, E-ON, RWE, VATTENFALL, ELIA, ESB, SCOTTISH POWER, NATIONAL GRID, NETWORK RAIL, UK PN, BRITISH PETROLEUM, TOTAL ENERGIE, BASF, BAYER, ELES, CERN, ITER, VOLVO, DEUTSCHE BAHN, ADIF, SNCB, REPSOL, etc? lista no exhaustiva).

Evacuación de aguas pluviales y contaminación por hidrocarburos: gracias al sistema de filtrado de agua antihidrocarburos SPI, el cubeto está vacío de agua la mayor parte del tiempo y listo para recibir hidrocarburos. En cumplimiento de la legislación en materia de aguas, el agua vertida de los depósitos no está contaminada con más de 5 ppm de hidrocarburos, según la norma EN 858-1 («instalaciones de separación de líquidos ligeros»).

Los filtros SPI^® PETRO PIPE son probados regularmente por laboratorios independientes: SANERGRID Bureau Veritas informe COFRAC I.D. certificado: 003606/2776443/1/1/1 en 2015 (Francia), SPI Phoenix I.D. informes de laboratorio: AR67044 de 2002, 2004, 2005, 2009, 2018, 2022 (EE.UU.), TÜV informe Nr 2432974 en 2016 (Alemania), NUA informe -Z-11895-1/1-2016.
