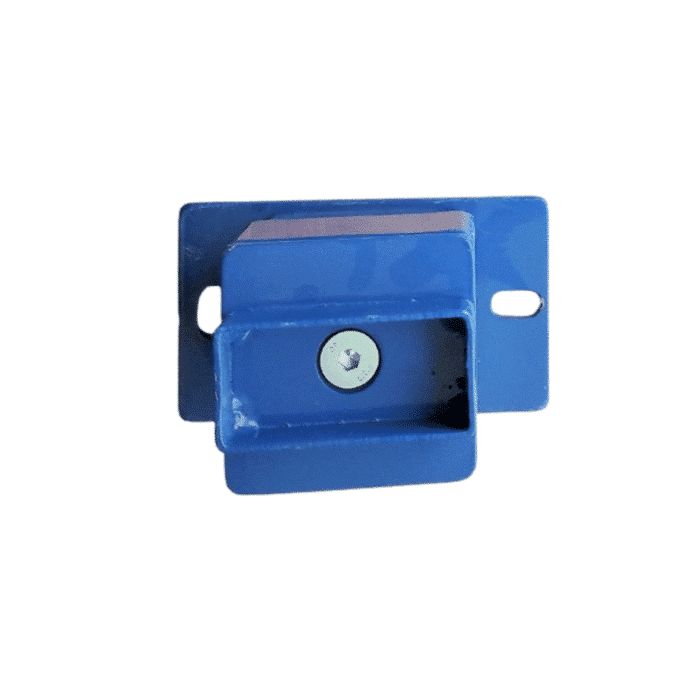

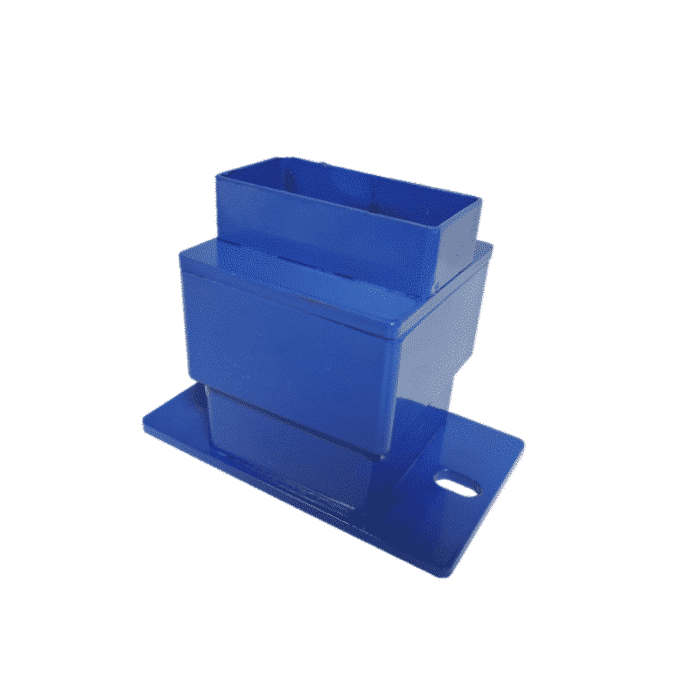

SANERVIB-99 Soportes antivibración del 99% para transformadores con ruedas

Descripción

Cuando los transformadores eléctricos están en funcionamiento, emiten un ruido característico debido a las vibraciones de las láminas que contienen. Estas vibraciones proceden de la corriente alterna de 50 Hz que circula por ellos, que tiene una frecuencia de vibración fundamental y varios armónicos de vibración correspondientes de 100 a 200 Hz. Según la carga utilizada, el diseño y la antigüedad del transformador, estas vibraciones pueden aumentar con el tiempo. Además, según el lugar de instalación, estas vibraciones pueden entrar en resonancia con el bastidor.

Para amortiguar el ruido generado por los transformadores eléctricos llenos de aceite o con revestimiento seco cuando están en funcionamiento, hemos diseñado la gama SanerVib^® . Se trata de una gama de silentblocks de baja frecuencia especialmente desarrollados para proporcionar un alto rendimiento antivibratorio a las frecuencias de excitación de los transformadores. La serie SanerVib 99 está diseñada para proporcionar una reducción de las vibraciones de hasta el 99%.

Descripción de la gama SanerVib^® 99:

• Configuración clásica de 4 soportes
• Consta de uno o varios núcleos con un muelle metálico de alta resistencia y un cojín de fibra de acero inoxidable en su núcleo.
• Diseño metálico con un módulo de plasticidad que varía muy poco con el tiempo, a diferencia de otras soluciones de plástico o elastómero del mercado, que deben cambiarse periódicamente.
• Tratamiento superficial reforzado para que el envejecimiento sea próximo a la vida útil del transformador.
• Todas las SanerVib80 son de acero pintado, categoría C2, con un tratamiento anticorrosión superior (galvanización o acero inoxidable bajo pedido).
• Azul noche de serie, otros colores disponibles bajo pedido

Las referencias SanerVib^® 99 bastan para cubrir la mayoría de las gamas de transformadores de distribución eléctrica de hasta 7 toneladas. Estas soluciones pueden adaptarse a rodillos de 40 ó 70 mm.

Póngase en contacto con nosotros para conocer las dimensiones de los productos SanerVib-99. Ofrecemos 11 referencias para satisfacer las necesidades de sus instalaciones eléctricas.

La gama SanerVib^® se compone de varias referencias en función de la carga de apoyo, dimensiones de las ruedas, tipo de placa base, atenuación requerida, etc. Póngase en contacto con nosotros para indicarnos las características de su obra y sus necesidades en cuanto al sistema antivibraciones.

En función de la configuración de su proyecto, la gama SanerVib^® está disponible en varias versiones:

• Para sus transformadores con ruedas y hasta un 80% de atenuación de las vibraciones: gama SanerVib 80
• En lugar de ruedas, sus transformadores pueden equiparse con una almohadilla antivibraciones: gama SanerVib 80-SG (reducción del 80%) y gama SanerVib 99-SG (reducción del 99%).
• Para una instalación sencilla en sus transformadores eléctricos rodantes con pendiente integrada, que absorbe el 80% de las vibraciones: gama SanerVib 80-SL
• Un sistema integrado de rodillos para sus transformadores eléctricos rodantes que absorbe el 80% de las vibraciones: gama VibeR80
• Para aplicaciones especiales, consúltenos: gama SanerVib-SP

Información adicional

Antes de la instalación:

Es esencial elegir la referencia adecuada para su emplazamiento, teniendo en cuenta la anchura de su rueda (para que encaje en el soporte superior y no pueda desplazarse) y el peso de su transformador (para no superar el intervalo de compresión recomendado).

Mantenimiento:

El tratamiento de SanerVib^® se ha reforzado, por lo que, a diferencia de otras soluciones, no es necesario sustituirlas.

Consulte el manual del usuario para más detalles.

El propietario del equipo es responsable de cualquier incumplimiento de las buenas prácticas de uso y de cualquier anomalía o defecto sobre el terreno.

Las instalaciones de almacenamiento de las subestaciones de alta tensión en contacto con productos contaminantes deben cumplir las normas y leyes vigentes.

La gama SanerVib^® ha sido diseñada para aislar estas vibraciones generadas por la magnetoconstricción de los transformadores y, en particular, su frecuencia de excitación fundamental de 50 Hz y sus armónicos de 100 a 200 Hz. Todos los silentblocks SanerVib^® han sido probados en los laboratorios especializados SilentFlex^®.
