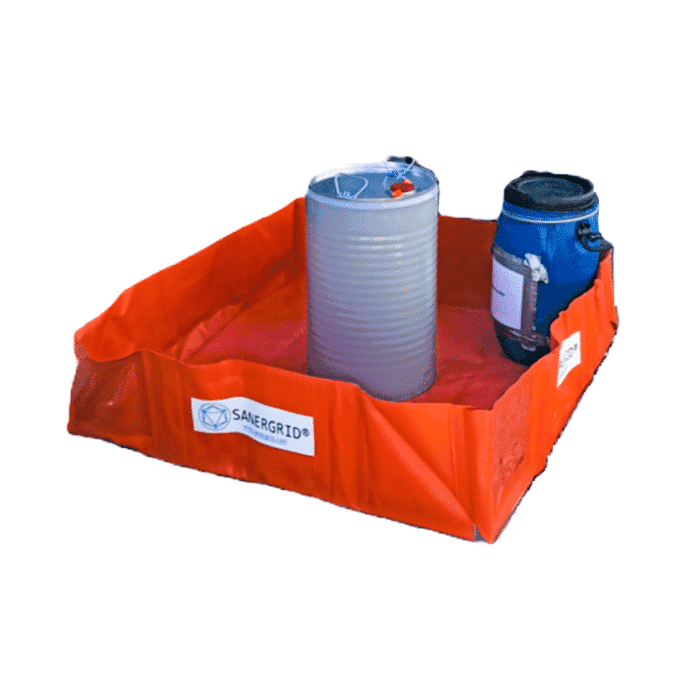

TRFLEX® SUPER ECO Cubeto plegable para productos químicos

Descripción

¿Cómo crear una zona de almacenamiento temporal sencilla, rápida y eficaz durante periodos cortos o medios para contener productos contaminantes procedentes de equipos industriales o maquinaria? La gama TRFLEX SUPER ECO de SANERGRID es la respuesta a este problema, gracias al diseño de sus cubetos de retención plegables y a sus elevadas características técnicas, capaces de soportar grandes esfuerzos mecánicos y químicos.

La gama TRFLEX SUPER ECO se compone de 3 elementos distintivos:

Amplia información sobre la tecnología TRFLEX

La lona flexible TRFLEX SUPER ECO de SANERGRID para el almacenamiento de transformadores es el resultado directo de una amplia experiencia en el tratamiento de vertidos de petróleo y la gestión de la contaminación por hidrocarburos en alta mar. SANERGRID ha rediseñado esta lona ultrarresistente, mecánica y químicamente y tratada contra los rayos ultravioleta, para adaptarse perfectamente a las limitaciones asociadas al almacenamiento de transformadores eléctricos.

• Lona de PVC reforzado con doble trama interna de poliéster 1670 DTEX de alta tenacidad para una mayor resistencia mecánica al desgarro, la perforación, el corte y el desgarro.
• Lona recubierta con un vinilo (PVC) de doble cara resistente a los hidrocarburos y a los rayos ultravioleta con un peso total de más de 900 g/m² para una mayor resistencia a la abrasión, a la luz solar y a los hidrocarburos.
• A diferencia de las lonas tradicionales del mercado, el proceso de inducción a doble cara proporciona una doble seguridad de retención: en caso de corte no pasante en un lado, la pared opuesta sigue actuando como retención.
• Todas nuestras soldaduras se realizan mediante un proceso único de soldadura ultrasónica de doble cara, que hace que las soldaduras sean extremadamente fuertes y garantiza que los cubetos plegables TRFLEX^® sean completamente estancos.

Estructura para sujetar la lona con soportes de 100 mm a 500 mm de altura

• En nuestras fábricas se sueldan alrededor del cubeto manguitos de lona TRFLEX SUPER ECO, que sirven para sujetar los pies que soportan las paredes verticales. Para la gama TRFLEX SUPER ECO, esta estructura metálica angular se fabrica de serie en acero galvanizado en caliente. Bajo pedido, puede suministrarse en aluminio o acero inoxidable.
• Toda nuestra gama TRFLEX de estructuras de retención ha sido dimensionada y probada en fábrica para mantener su integridad de retención hasta el 120% de su volumen nominal comunicado.

Protección contra la abrasión, los pinchazos y los cortes

Las gamas TRFLEX ECO, SUPER ECO, ECO+ y REFOR se suministran con 2 capas de geotextil protector GEOGRID™, un material especial antiabrasión de polipropileno reforzado con poliéster.

• Uno que cubra el 110% de la superficie del cubeto, que se colocará debajo del cubeto para protegerlo de las irregularidades del terreno y, sobre todo, para facilitar la colocación de la lona sin que resbale.
• El otro 50% de la superficie del cubeto debe colocarse en la bandeja, para protegerlo de arañazos y golpes cuando se instale el equipo.
• Por último, para reparaciones sencillas in situ, todos nuestros cubetos TRFLEX^® ECO, SUPER ECO, ECO+, MAINTENANCE, ECO-TRUCK™ y REFOR vienen con un kit de reparación de lona con parche y pegamento en caso de pinchazos o desgarros de menos de 10 cm.

Atención: todos nuestros puntos bajos de evacuación de agua de lluvia se encuentran por defecto entre 30 y 50 mm del suelo. Es normal que haya un nivel residual de agua en los cubetos. Recomendamos elevar su equipo sensible al agua varios centímetros por encima del nivel del suelo utilizando tablones, cuñas de madera o viguetas de hormigón. Para requisitos específicos de punto bajo, póngase en contacto con nosotros.

La gama TRFLEX también incluye una serie de accesorios que se adaptan a sus necesidades:

• Cartuchos anti-hidrocarburos Kit PETRO PIT PVC y KIT PIPE PVC, cuando el cubeto se utiliza al aire libre para permitir el drenaje continuo del agua de lluvia.
• Capas adicionales de geotextil de protección GEOGRID™.
• Placas de distribución de carga de acero

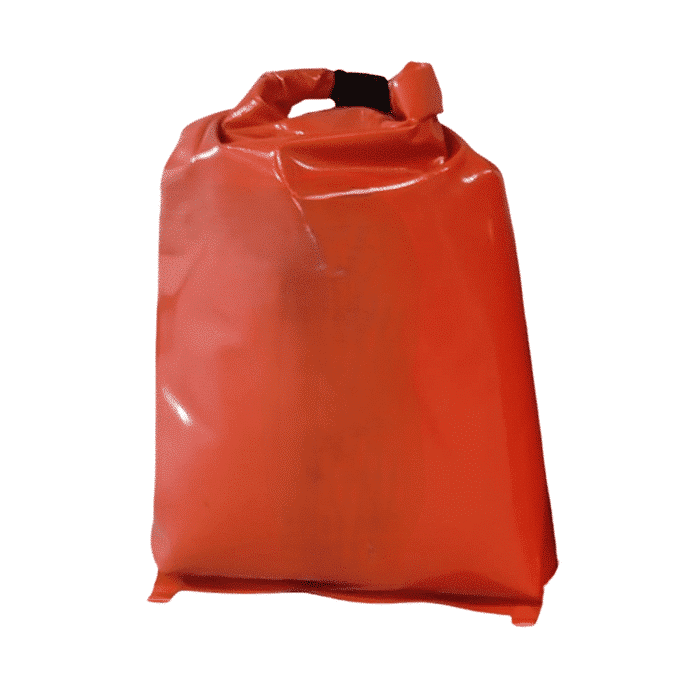

• Bolsa de transporte y almacenamiento
• Maletas rígidas apilables para almacenar y transportar con seguridad sus productos TRFLEX
• Bandas de rodadura antipinchazos ECOROLL™ para maquinaria pesada.
• Vigas prefabricadas de hormigón para elevar su máquina unos centímetros si el equipo no resiste la exposición al agua
• Bolsas de lastre para cubetos de lastre en zonas ventosas o si hay un retraso significativo entre el despliegue del cubeto y la instalación del equipo que se almacenará en el cubeto.
• Mangueras de comunicación CAMFLEX™ para permitir que varias TRFLEX^® se comuniquen entre sí.

Disponemos de diferentes referencias en función de las limitaciones a las que esté expuesto su sistema de conservación flexible y de sus necesidades de almacenamiento temporal:

• Para la retención temporal con baja tensión mecánica, duraciones cortas y reutilización frecuente con una lona más ligera: gama TRFLEX-ECO™.
• Para una retención temporal con mayor tensión mecánica, duraciones cortas o medias y reutilización frecuente con una lona más pesada: gama TRFLEX-ECO+™.
• Para aplicaciones de almacenamiento a medio y muy largo plazo, la gama TRFLEX-REFOR™ con estructura tubular doblemente reforzada.
• Para guardar sus camiones y cisternas o hacer rodar maquinaria pesada en el cubeto: gama TRFLEX-TRUCK™ con pistas de rodadura especiales.
• Para el almacenamiento de maquinaria que contenga hidrocarburos con una superficie de mantenimiento antideslizante: gama TRFLEX-MAINTENANCE™.

Para el almacenamiento permanente o semipermanente, recomendamos las gamas TRT y TRT MODULO, así como los fosos de hormigón equipados con nuestros sistemas de drenaje SKID PIPE, STORM BARRIER y PETRO BARRIER POMPE.

Una vez contenida la fuga, los contaminantes pueden absorberse con nuestros kits absorbentes anticontaminación. Formados por almohadillas, cojines y sábanas, absorben eficazmente los líquidos directamente en el cubeto plegable TRFLEX SUPER ECO.

Información adicional

Antes de instalar del cubeto:

• Asegúrese de que la superficie del suelo sea lisa, plana, limpia y lo suficientemente amplia como para alojar el cubeto de retención plegable con el transformador, a fin de evitar pellizcos y puntos de presión.
• Se aconseja añadir al menos una capa de geotextil antes de desplegar la lona (suministrada de serie).
• Si los cubetos se almacenan en el exterior, deben vaciarse con regularidad y no manipularse con agua en su interior.

Instalación del cubeto:

• Desplegar el cubeto plegable en el lugar de almacenamiento deseado sobre la capa de geotextil suministrada con el cubeto.
• Coloque su equipo sobre el geotextil previamente instalado en los puntos de apoyo, o sobre las pasarelas/placas de distribución de carga para evitar perforaciones.
• Despliegue los laterales del cubeto e introduzca los soportes en los manguitos soldados de los bordes.
• Fije o lastre la bandeja al suelo para evitar que se rompa y se levante durante los periodos de viento si no coloca el equipo en el cubeto a los pocos instantes de colocar la bandeja.

Mantenimiento:

La inspección visual periódica del equipo debe abarcar los siguientes puntos:

• Estanqueidad en los pasos de pared, accesorios y/o tacos correctamente atornillados.
• Integridad de las paredes del cubeto, sin deformaciones ni daños (golpes, impactos, cortes, desgarros, grietas, etc.).
• Compruebe que las aguas pluviales circulan correctamente por los filtros: si están obstruidos, limpie los prefíltroses o cambie los filtros si están saturados o han superado su vida útil recomendada.
• Es esencial realizar una inspección visual después de cada periodo de vientos fuertes.
• La frecuencia de estos controles depende de las limitaciones de cada lugar, en función de su grado de corrosión, suciedad, presencia de materia orgánica, etc.

Consulte el manual del usuario para obtener más información.

El propietario del equipo es responsable de cualquier incumplimiento de las buenas prácticas de uso y de cualquier anomalía o defecto sobre el terreno.

Las instalaciones de almacenamiento de las subestaciones de alta tensión en contacto con productos contaminantes deben cumplir las normas y leyes vigentes.

Las estructuras de transporte por carretera utilizadas cumplen las recomendaciones para el transporte de mercancías peligrosas establecidas en el ADR.

En cuanto a la retención y el riesgo de contaminación del suelo, nuestros cubetos cumplen las normas europeas:

• NF C13-100 y NF C13-200, que previenen el riesgo de sobreintensidades y problemas de puesta a tierra. Protegen a las personas del contacto directo o indirecto con los conductores, y a las instalaciones eléctricas de los riesgos de incendio, cortocircuito y rayo.
• NF EN 61936-1, relativa al diseño e instalación de instalaciones eléctricas, que exige una retención estanca que represente el 100% del volumen de aceite utilizado.

Drenaje de agua de lluvia y contaminación por hidrocarburos:

Gracias al sistema de filtrado de agua SPI anti hidrocarburos, el cubeto está vacío de agua la mayor parte del tiempo y listo para recibir hidrocarburos. En cumplimiento de la Ley de Aguas francesa (decreto 77-254), el agua vertida de los cubetos no está contaminada con más de 5 ppm de hidrocarburos, de acuerdo con la norma EN 858-1 («instalaciones de separación de líquidos ligeros»).

Los filtros SPI^® se prueban regularmente en laboratorios independientes: consulte las gamas SPI ^®
