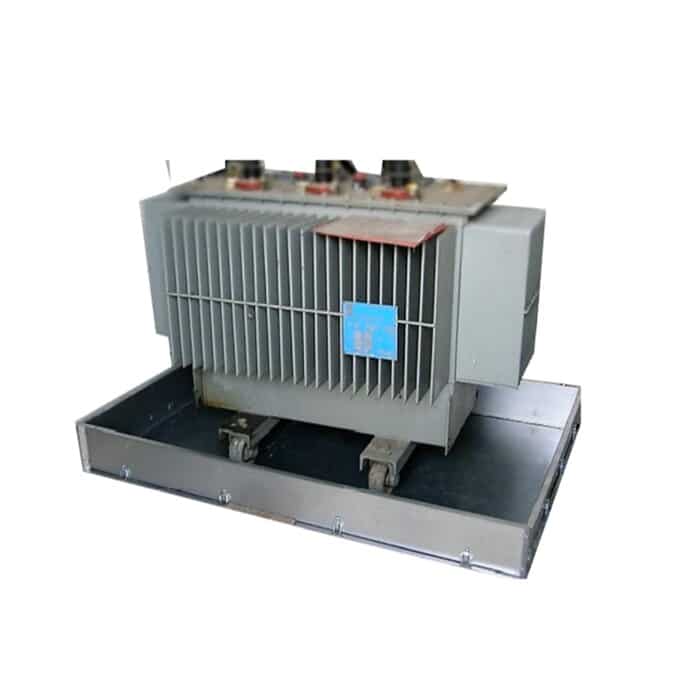

BDRSA Vasca semplice con 4 facciate rimovibili

Descrizione

Descrizione della gamma standard BDRSA:

• Serbatoio in acciaio S235, spessore della lamiera da 20 a 30/10

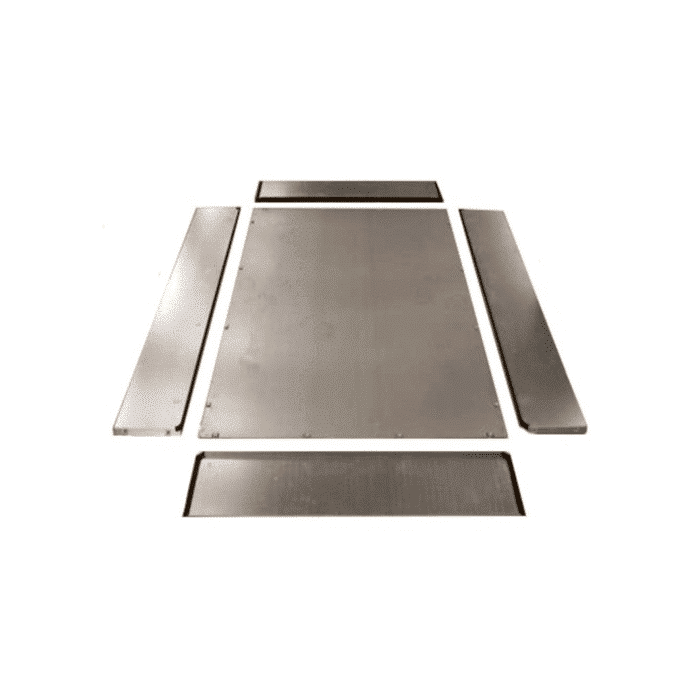

• 4 facciate rimovibili da avvitare con bulloni e dadi di bloccaggio (in dotazione).

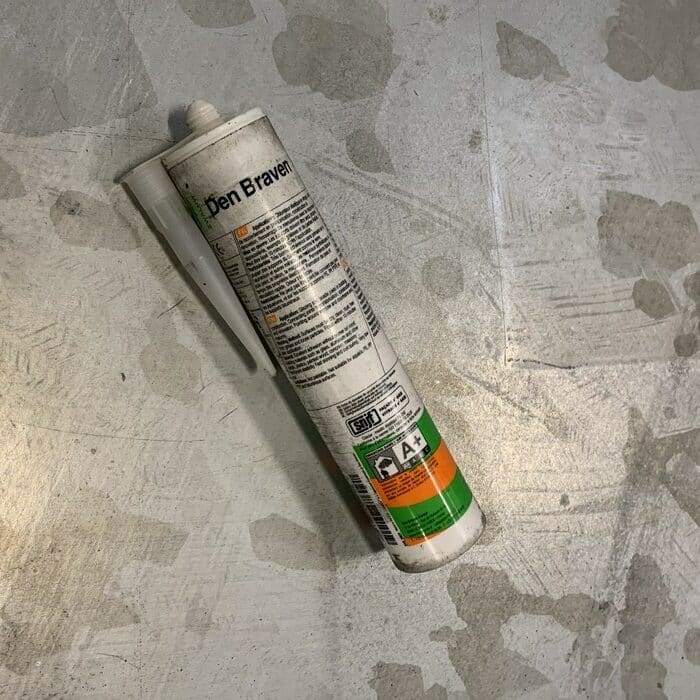

• Guarnizione tecnica in silicone speciale SILGRID™ con resistenza alle alte temperature e olio dielettrico a caldo su tutte le parti rimovibili della vasca, da applicare dopo l’installazione del trasformatore nella vasca e la chiusura dei frontali per garantire la completa impermeabilità della stessa

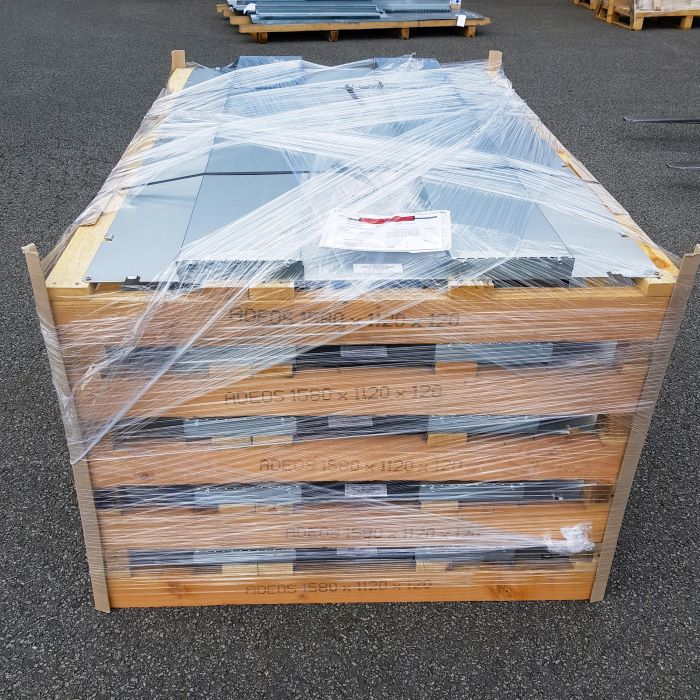

• Ispezione della qualità dell’unità prima di lasciare la fabbrica, con le vasche che arrivano preassemblate con i dadi e i bulloni preinstallati
• Uscita di messa a terra disponibile in 2 punti opposti (terminale non fornito)
• Saldatura impermeabile su entrambi i lati, processo di saldatura regolarmente testato da organismi di controllo terzi con il metodo ARDROX 996 P2 con liquidi penetranti o equivalente.

Le nostre vasche BDRSA sono zincate a caldo per garantire prestazioni interne ed esterne superiori rispetto alla vernice C3. Sono certificate zincate a caldo secondo la norma ISO EN1461-2022.

La gamma BDRSA comprende una serie di vasche di raccolta standardizzate per i trasformatori di distribuzione ECODESIGN Tier 2. Essi consentono di rispettare il volume di ritenzione richiesto, nonché la lunghezza e la larghezza dei trasformatori. Contattateci con le dimensioni del vostro trasformatore.

Si noti che dall’aggiornamento AFNOR del 2021 sull’NFC13200, le vasche di ritenzione semplici non dotate di deflettori tagliafuoco all’interno e di qualsiasi potenza, non sono più autorizzate. Vi consigliamo di consultarci in caso di problemi di altezza o dimensioni e di rivolgervi al nostro organismo di controllo, come APAVE, SOCOTEC o Bureau Veritas (o altri), per ottenere le necessarie esenzioni dalle vostre organizzazioni assicurative.

A seconda della configurazione del progetto, la gamma BDRG può evolvere in diversi design personalizzati grazie al nostro ufficio di progettazione interno e agli stabilimenti di produzione dedicati:

• Aggiunta di UPN arrotolabili all’interno della vasca in lunghezza o larghezza: gamma BDRG-ROLL
• Vasca con 2 frontali staccabili in lunghezza e/o larghezza: gamma BDRG-2
• Vasca con 1, 2, 3 o 4 frontali staccabili in lunghezza e/o larghezza: gamma BDRG-SP

Sono inoltre disponibili diverse opzioni per applicazioni speciali

• Filtri per idrocarburi SPI^®, quando la vasca viene utilizzata all’esterno per consentire il drenaggio continuo dell’acqua piovana. In questo caso, si consiglia la gamma di frontali interamente saldati TRT^®
• Cuscinetti antivibranti SANERVIB da applicare sul fondo della vasca per ridurre il rumore e le vibrazioni del trasformatore.
• Binari interni in UPN BDRG-ROLL
• Modifica del trattamento superficiale in classe di verniciatura C3, C4 o C5
• Trattamento galvanico anticorrosione C5H o CX in GALVAGRID^®
• Staffe di bloccaggio SANERBLOCK™ per ruote di trasformatori.
• Staffa per il fissaggio a terra.

Informazioni aggiuntive

Prima di installare la vasca:

• Assicurarsi che la superficie su cui deve essere posizionato sia liscia, piana, pulita e, soprattutto, sufficientemente grande da sopportare il peso del trasformatore e della vasca.
• Verificare che il posizionamento dei pick-up del carico dal pavimento alla vasca sia appropriato, allineato e correttamente dimensionato.
• Se le vasche sono conservate all’esterno, devono essere svuotate regolarmente e non devono essere maneggiate con acqua all’interno.

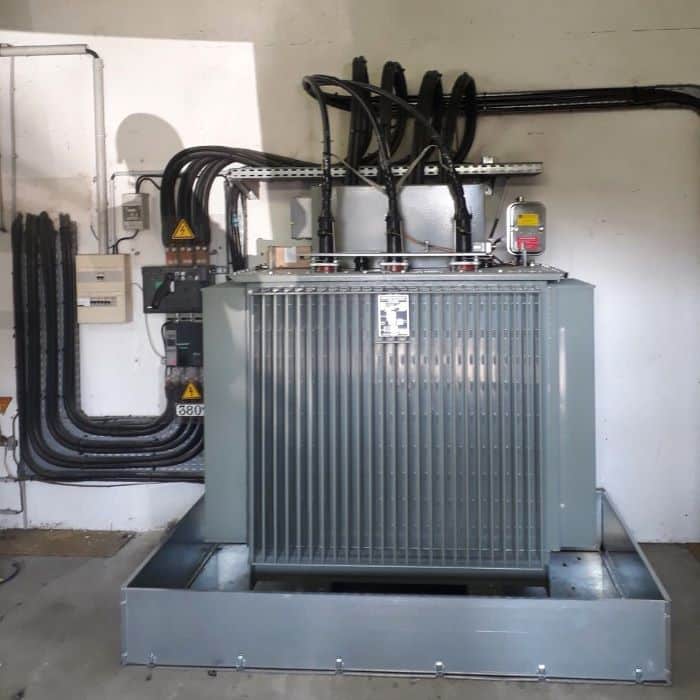

Installazione della vasca:

La vasca deve essere scaricata utilizzando attrezzature di movimentazione adeguate. Una volta nella posizione finale, installare il trasformatore nella vasca di raccolta, chiudere i pannelli frontali con i bulloni della vaschetta e applicare la cartuccia di silicone sigillante SILGRID per garantire un impermeabile completo.

Manutenzione:

L’ispezione visiva regolare dell’apparecchiatura deve riguardare i seguenti punti:

• Tenuta dei frontali smontabili, delle penetrazioni a parete e degli accessori e/o dei tasselli correttamente avvitati se presenti
• Integrità delle pareti della vasca, assenza di deformazioni o danni (urti, colpi, ruggine, ecc.).
• Stato di invecchiamento dello strato protettivo della zincatura a caldo e possibili ritocchi.
• La frequenza di questi controlli dipende dai vincoli di ogni sito, in base al suo grado di corrosione, sporcizia, presenza di materia organica, ecc.

Per ulteriori dettagli, consultare il manuale d’uso. La mancata osservanza delle buone prassi operative e la mancata gestione di anomalie e difetti sul campo sono responsabilità del proprietario dell’apparecchiatura.

Le nostre vasche sono conformi al regolamento europeo UE n. 548/2014, noto anche come ECODESIGN, sull’attuazione della direttiva 2009/125/CE, che stabilisce le specifiche di progettazione ecocompatibile per l’immissione sul mercato o la messa in servizio di trasformatori con una potenza nominale di almeno 1 kVA utilizzati nelle reti di trasmissione e distribuzione di energia elettrica a 50 Hz o per applicazioni industriali. Chiamati ECODESIGN Tiers 1 (2015) ed ECODESIGN Tiers 2 (2021).

La nostra gamma standard di vasche di contenimento SANERGRID BDRSA è conforme alle norme e alle raccomandazioni francesi, europee e internazionali relative al contenimento dei fluidi dielettrici, alla gestione del rischio di incendio, alla gestione degli inquinanti e dell’acqua piovana nelle sottostazioni ad alta tensione e alla protezione delle persone e dei beni.

• Le norme francesi NF C13-100 e NF C13-200 prevengono i rischi elettrici di sovracorrenti, problemi di messa a terra, rischi di incendio, cortocircuiti e fulmini, inquinamento del suolo e dell’ambiente.
• La norma NF EN 61936-1, relativa alla progettazione e all’installazione di impianti elettrici, che richiede una ritenzione impermeabile pari al 100% del volume di olio utilizzato, e fornisce le indicazioni necessarie per il predimensionamento dei volumi e delle superfici di ritenzione, delle distanze e dei sistemi di sicurezza antincendio e della gestione dell’acqua piovana associati allo stoccaggio all’aperto di idrocarburi.
• Raccomandazioni CIGRE 23-07 e IEEE 980 sull’uso di coperture tagliafuoco per le vasche e i serbatoi dei trasformatori, nonché indicazioni sul pre-dimensionamento delle vasche e dei serbatoi di ritenzione interni ed esterni.
• Le nostre vasche sono progettate e realizzate in conformità alle norme e agli standard europei dell’EUROCODE 3 (Calcolo delle strutture in acciaio).
• I nostri stabilimenti di produzione sono certificati ISO 9001 per il processo di gestione della qualità e IS0 14001 per il processo di gestione ambientale, e hanno tutti sede in Europa per favorire le filiere corte e limitare le emissioni di carbonio.
• Le nostre sedi francesi ed europee ci permettono di garantire che tutto il nostro acciaio provenga da una produzione europea, composta per oltre il 50% da acciaio riciclato per limitare l’eccessivo sfruttamento delle risorse e limitare le emissioni di carbonio legate alle nostre attività produttive SANERGRID.
• Drenaggio dell’acqua piovana e inquinamento da olio in caso di utilizzo all’aperto:
  Grazie al sistema di filtraggio dell’acqua SPI anti-idrocarburi, la vasca è vuota d’acqua per la maggior parte del tempo e pronta a ricevere gli idrocarburi. In conformità con la legge francese sulle acque (decreto 77-254), l’acqua scaricata dalle vasche non è contaminata da più di 5 ppm di idrocarburi, secondo la norma EN 858-1 (“impianti di separazione di liquidi leggeri”).
  I filtri SPI^®  sono regolarmente testati da laboratori indipendenti: Rapporto SANERGRID Bureau Veritas certificato COFRAC I.D.: 003606/2776443/1/1/1 nel 2015 (Francia), rapporti del laboratorio SPI Phoenix I.D.: AR67044 del 2002, 2004, 2005, 2009, 2018, 2022 (USA), rapporto TÜV Nr 2432974 nel 2016 (Germania), rapporto NUA -Z-11895-1/1-2016. (Elenco non esaustivo)
