EXTICOV-LHD Copertura grigliato tagliafuoco speciale

Descrizione

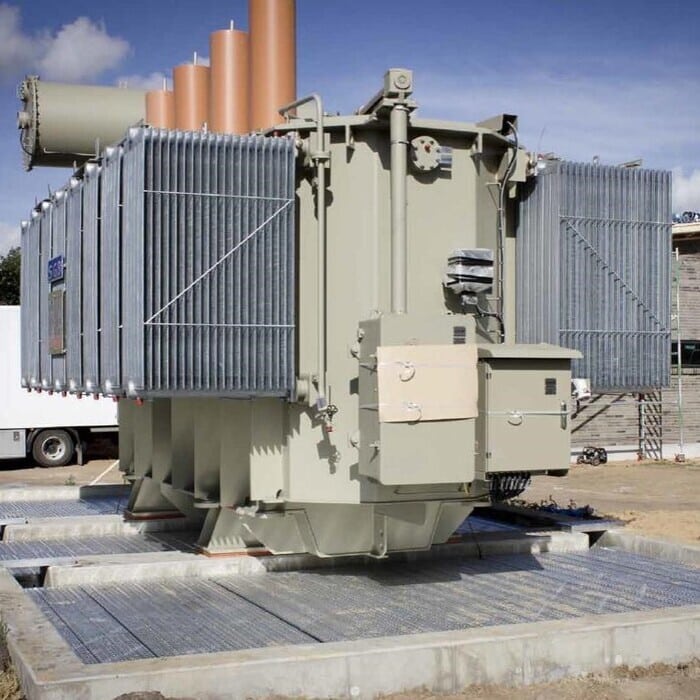

Il sistema EXTICOV-LHD^® è consigliato per l’uso all’aperto e/o in presenza di alti livelli di contaminazione organica:

• Per le fosse di recupero, dotate di flap antincendio, che comunicano con un sifone antincendio o direttamente con una fossa remota.
• Per i cosiddetti pozzi di ritenzione completi, in cui almeno il 100% del volume di olio potenzialmente incendiato si trova nel pozzo di ritenzione

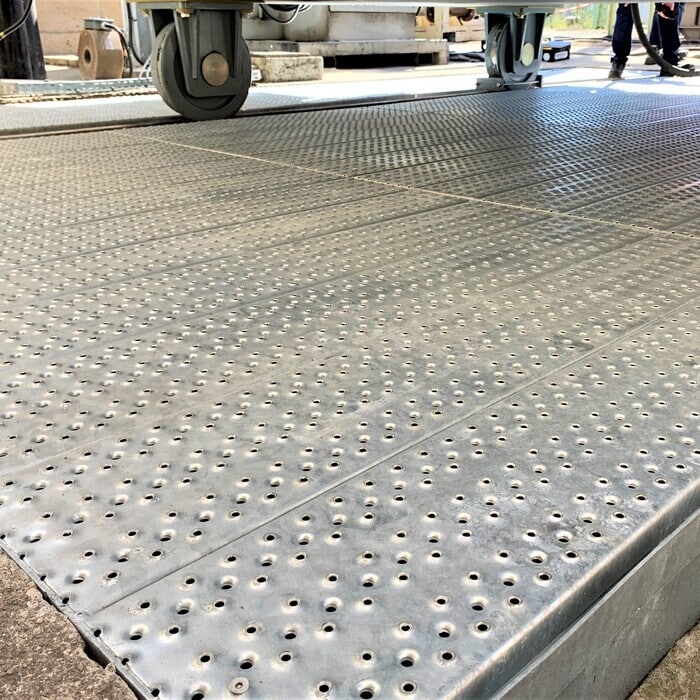

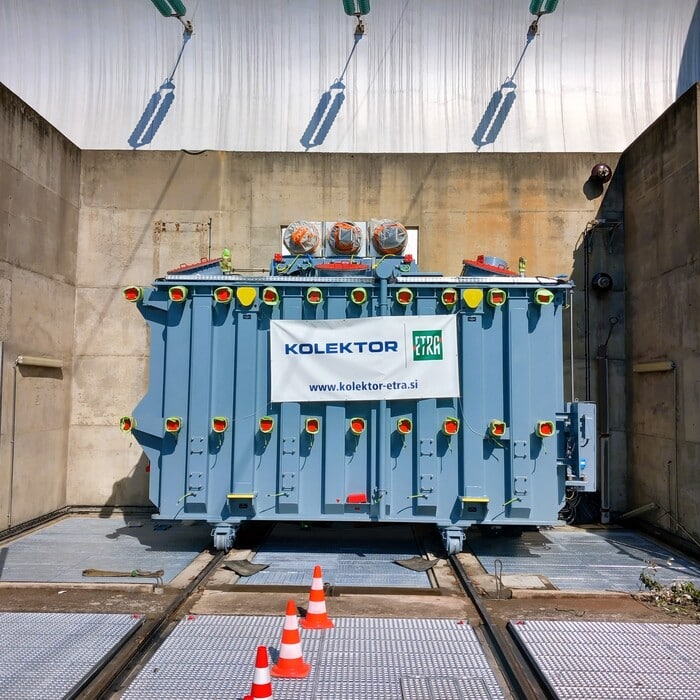

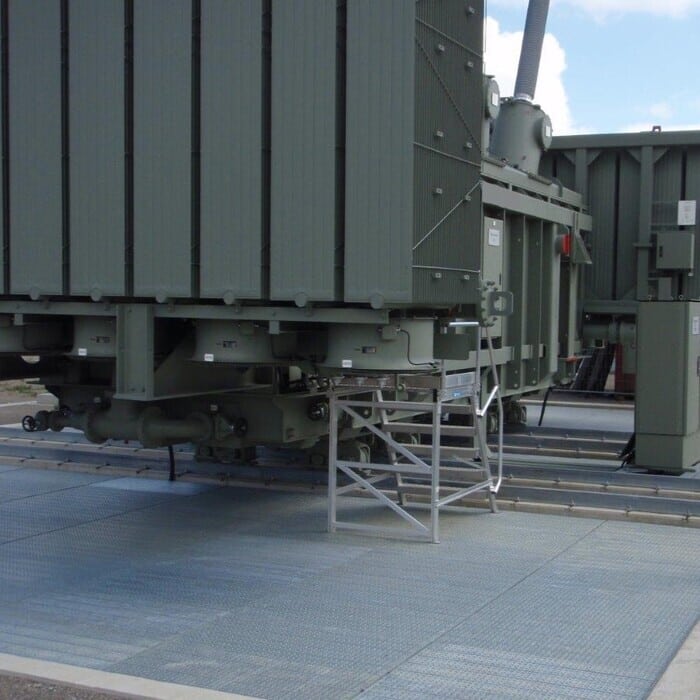

La copertura EXTICOV-LHD^® è costituita da telai prefabbricati in grigliato LHD^® su misura. I vari elementi sono saldati in pannelli. Questi vengono poi installati nella parte superiore della fossa su angoli appositamente progettati, formando un pavimento a struttura forata 3 in 1: antincendio, antiscivolo e area di movimentazione.

Il manto antincendio EXTICOV-LHD^® deve il suo effetto ignifugo alla struttura perforata della sua superficie, che consente solo un ridotto apporto di ossigeno alla fonte dell’incendio. Le griglie EXTICOV LHD sono un’antica tecnologia brevettata, appositamente studiata per accelerare il passaggio degli idrocarburi in combustione nella fossa sotto le griglie, in modo ancora più rapido, costante ed efficace nel tempo rispetto ai “vecchi” modelli di serrande a uno, due o più spioventi.

Una volta che gli oli caldi sono “intrappolati” nella fossa, il fuoco si autoestingue quasi istantaneamente perché l’ossigeno ossidante non viene reintegrato. Poiché il processo di soffocamento è molto rapido, l’aumento di temperatura all’interno della fossa è basso e la fuga termica che potrebbe accelerare la propagazione dell’incendio è resa quasi impossibile. In questo modo, il sistema agisce passivamente e contemporaneamente su 2 dei 3 componenti del triangolo del fuoco in modo semplice ed efficace: la temperatura e l’ossigeno come ossidante.

Descrizione della gamma EXTICOV-LHD^® standard :

• Prodotti testati più volte in diversi laboratori indipendenti (come MFPA Liepzig o SP Technical Research Institute of Sweden o simili), con certificato del rapporto di prova a nome e proprietà del produttore, di proprietà del produttore e filmato dai laboratori.
• Caratteristiche tecniche: carico di 500 daN/m² distribuito su 200×200 mm secondo la norma EN-14122 di 1,5 kN.
• Acciaio zincato a caldo con uno spessore minimo consigliato di 3 mm per garantire una deflessione inferiore a 4 mm in conformità alla norma EN-14122.
• È possibile un ulteriore trattamento superficiale con il rivestimento di zinco GALVAGRID^® per ottenere un equivalente anticorrosione pari o superiore a C5H o C5X.
• Passaggio d’aria massimo consentito di circa il 4,1% per garantire una tenuta d’aria sufficiente a impedire il rinnovo dell’ossigeno sotto il pozzetto.
• Diametro dei fori di perforazione 7 mm, circa 1065 fori per m², ovvero circa il 4,1% della superficie aperta.
• Portata minima di 660 L/min circa per olio minerale a una temperatura di 90°C attraverso 1 m² di copertura.
• Griglie antiscivolo EXTICOV LHD in acciaio zincato a caldo, certificato di zincatura a caldo secondo ISO EN1461-2022.
• Come standard, la capacità di carico del sistema raccomandata dal nostro team di ingegneri è di 500 daN/m² (carico distribuito), equivalente a 2 operatori e 1 lattina di olio da 200 L, ma possiamo adattarla verso l’alto o verso il basso per soddisfare le esigenze e il budget del cliente.

Il sistema completo EXTICOV-LHD^® è realizzato su misura per facilitare l’installazione. Su richiesta, i nostri team SANERGRID o SONEC possono visitare il vostro sito per prendere le misure. Sulla base dei vostri progetti o delle misurazioni manuali, il nostro ufficio tecnico progetta e disegna il sistema e le sue strutture di supporto. Questo ci permette di offrire una resistenza per m² tra le più alte del mercato. Contattateci per ulteriori informazioni.

Questa gamma comprende anche una serie di accessori per soddisfare le vostre esigenze:

• Sistema di filtrazione SPI, quando la fossa è all’aperto per consentire il drenaggio continuo dell’acqua piovana; installazione sotto il manto antincendio mediante un pozzetto in calcestruzzo fissato alla fossa.

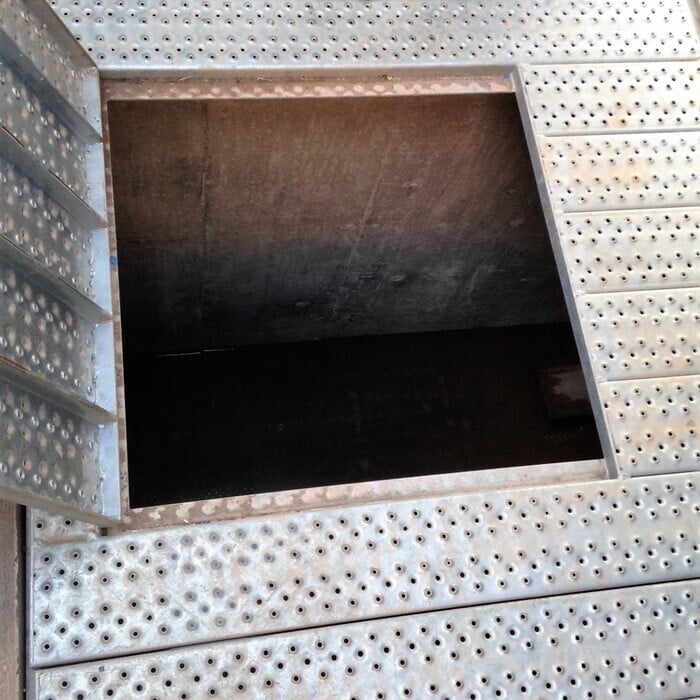

• Sportello di accesso antiscivolo per filtri, gabbie di prefiltrazione SPI o semplicemente per accedere al fondo della fossa.
• Su richiesta, lavoriamo anche con acciaio inossidabile o GALVAGRID^® per una resistenza alla nebbia salina equivalente o superiore a C5H o CXS.

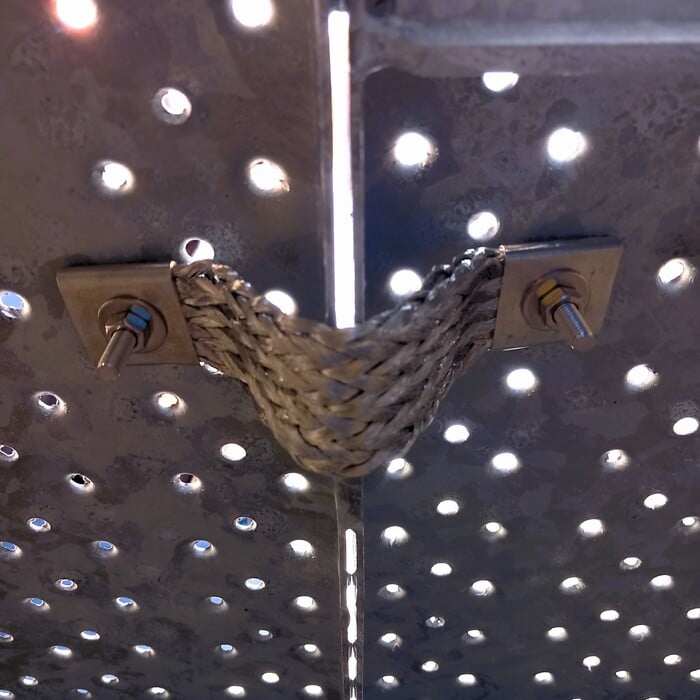

• Moduli MALT, per la messa a terra tramite trecce e capicorda; specificare la sezione da quotare.

A seconda della configurazione del vostro progetto, possiamo offrirvi altre coperte antincendio a falda singola EXTICOV-CCF  consigliate per tutti i tipi di fosse di ritenzione, preferibilmente al chiuso. (Vedere la scheda Uso e manutenzione)

Informazioni aggiuntive

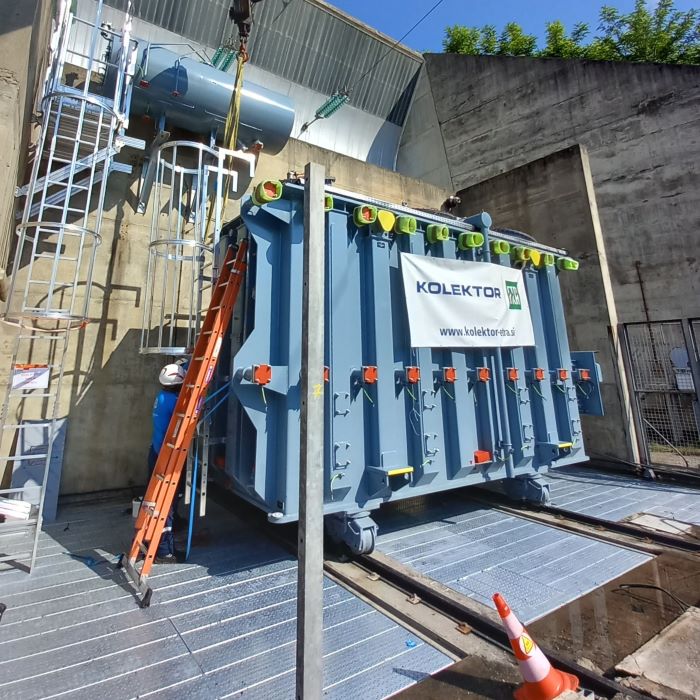

I vantaggi di EXTICOV-LHD, fornito in telai su misura, consentono di montarlo sulle fosse di ritenzione in modo rapido e semplice.

Il loro design a due fori contrapposti evita i fenomeni di incrostazione delle coperte antincendio “convenzionali”, costituite da un telaio con tapparelle + griglie: le impurità rimangono meno intrappolate sulla coperta, oppure possono essere spazzate o soffiate via più facilmente, senza la necessità di un’importante operazione di smontaggio delle griglie per accedere alle tapparelle. Per questo motivo un gran numero di aziende elettriche preferisce utilizzare EXTICOV LHD (griglie 3 in 1) all’esterno ed EXTICOV CCF (tapparelle resistenti al fuoco + griglie antiscivolo) all’interno, in particolare quando il pozzetto di raccolta è collegato a un serbatoi remoto DEPOSIT in calcestruzzo o prefabbricato.

Infine, poiché le coperture EXTICOV LHD sono consegnate in pannelli saldati, è molto facile ritoccarle in loco in caso di risalita di cavi o di terreno nella fossa, e renderle nuovamente ermetiche in tempi brevi con fogli di copertura tagliati in loco.

Prima di installare il coperchio :

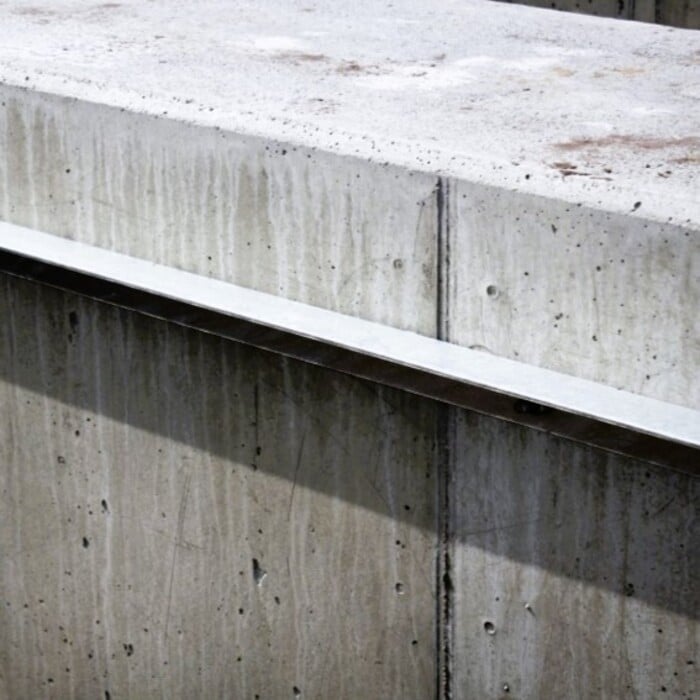

Le fosse di contenimento devono essere pulite, lisce, prive di ciottoli o pietre ignifughe, pulite dagli idrocarburi, ripulite o risigillate. Le pareti delle fosse e dei blocchi di cemento devono essere il più possibile piane e rettilinee, o intonacate, e in grado di sostenere lo SPITFIX (non fornito, è necessario un preventivo aggiuntivo), gli angoli di supporto e il peso dei telai e delle griglie LHD.

Installazione del coperchio :

• Posizionare gli angoli all’altezza corretta.
• Praticare dei fori nel calcestruzzo in corrispondenza dei fori angolari preforati e inserire lo SPITFIX.
• I telai EXTICOV LHD vengono consegnati, assemblati e identificati con numeri che seguono la numerazione del disegno BPE convalidato al momento della produzione. Posizionare i telai come indicato nel disegno.
• Collegare a terra i telai se è necessaria la continuità di terra (MALT KIT non incluso, richiedere un preventivo).

Manutenzione delle coperture in grigliato antincendio EXTICOV LHD :

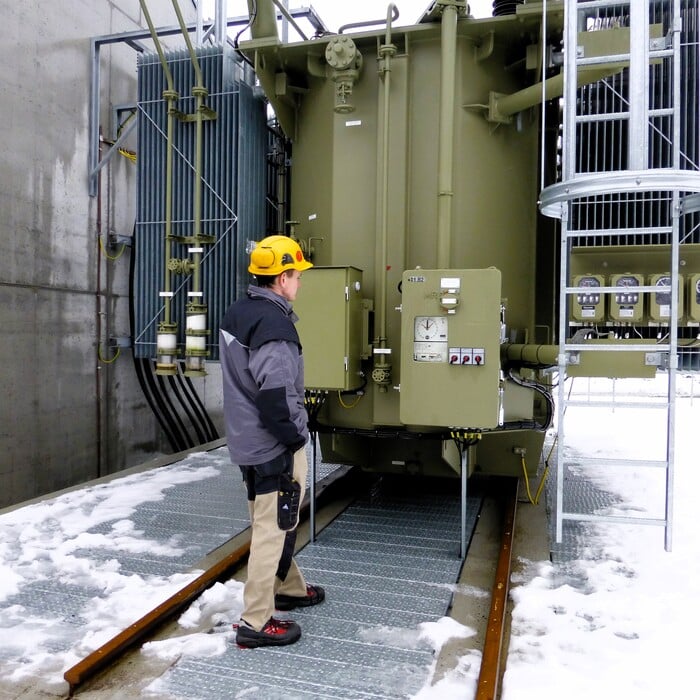

A differenza delle coperte tagliafuoco a falde EXTICOV-CCF, le coperte grigliate antincendio EXTICOV-LHD, grazie al design del telaio grigliato 3 in 1, richiedono una minore manutenzione. Tuttavia, è necessario effettuare regolari ispezioni visive dell’attrezzatura nelle seguenti aree:

• Pulizia di materiali organici (foglie, rami, muschio, ecc.) che possono essere posizionati tra le griglie e le tapparelle e che potrebbero lasciare le tapparelle permanentemente aperte o bloccare il passaggio dell’olio tra le tapparelle. A seconda della sporcizia del sito, si consiglia di utilizzare una balletta, aria compressa o Kärcher ad alta pressione.
• Nessun telaio o griglia EXTICOV LHD mancante o deformato che lasci passare l’aria.
• Presenza di CCF-STOP™, vite di blocco dello sportello di manutenzione.
• Integrità delle serrande tagliafuoco, assenza di deformazioni o danni (urti, colpi, ruggine, ecc.).
• Stato di invecchiamento dello strato protettivo della zincatura a caldo e possibili ritocchi.
• La frequenza di questi controlli dipende dai vincoli di ogni sito, in base al suo grado di corrosione, sporcizia, presenza di materia organica, ecc.

Per ulteriori dettagli, consultare il manuale d’uso.

Il proprietario dell’apparecchiatura è responsabile e risponde di qualsiasi inosservanza delle buone pratiche d’uso e di qualsiasi mancata gestione di anomalie e difetti sul campo.

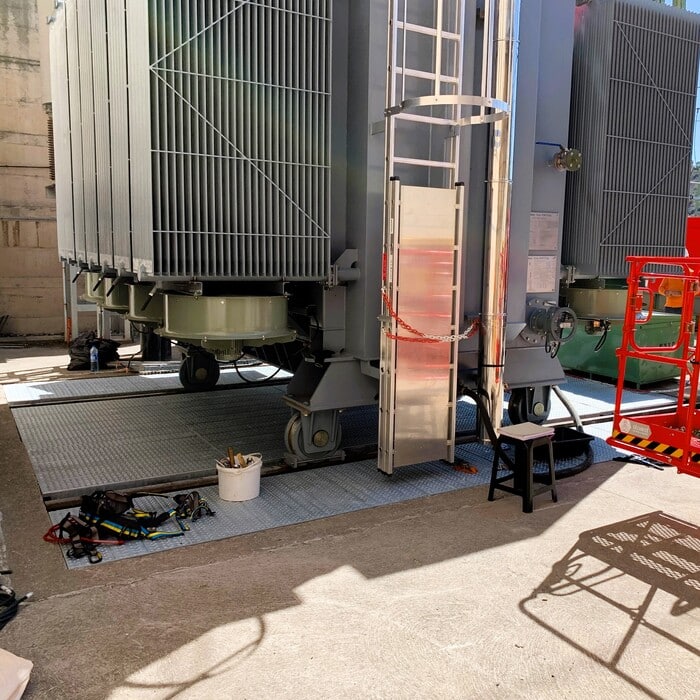

Le strutture di stoccaggio per le sottostazioni ad alta tensione a contatto con prodotti inquinanti devono essere conformi agli standard e alle leggi in vigore.

Il nostro sistema di estinzione naturale EXTICOV-LHD si basa su un progetto sperimentato da oltre 40 anni dal produttore danese PCP, di cui il Gruppo SANERGRID è rappresentante esclusivo in Francia. Originariamente sviluppata per i piani antincendio delle piattaforme petrolifere offshore, questa tecnologia viene utilizzata da oltre 40 anni dalle aziende elettriche di tutto il mondo.

Le coperture EXTICOV-LHD^® sono conformi alla seguente legislazione:

• NF C13-100 e NF C13-200, che prevengono il rischio di sovracorrenti e problemi di messa a terra. Proteggono le persone dal contatto diretto o indiretto con i conduttori e gli impianti elettrici dai rischi di incendio, cortocircuito e fulmini.
• NF EN 61936-1, relativa alla progettazione e all’installazione di impianti elettrici, che richiede un serbatoio di ritenzione a tenuta stagna che rappresenti il 100% del volume di olio utilizzato.
• NF C17-300, che riguarda la protezione antincendio per le apparecchiature elettriche contenenti liquidi dielettrici.

Diversi test in laboratori specializzati hanno confermato l’efficacia del sistema EXTICOV-LHD^® :

• Testato presso il MFPA LEIPZIG: expertise -GU IV/99-01 (Laboratorio di ricerca e test sui materiali – Germania)
• SP TRI BORAS testato: parere di esperti dell’Istituto di Ricerca Tecnica (Svezia)
