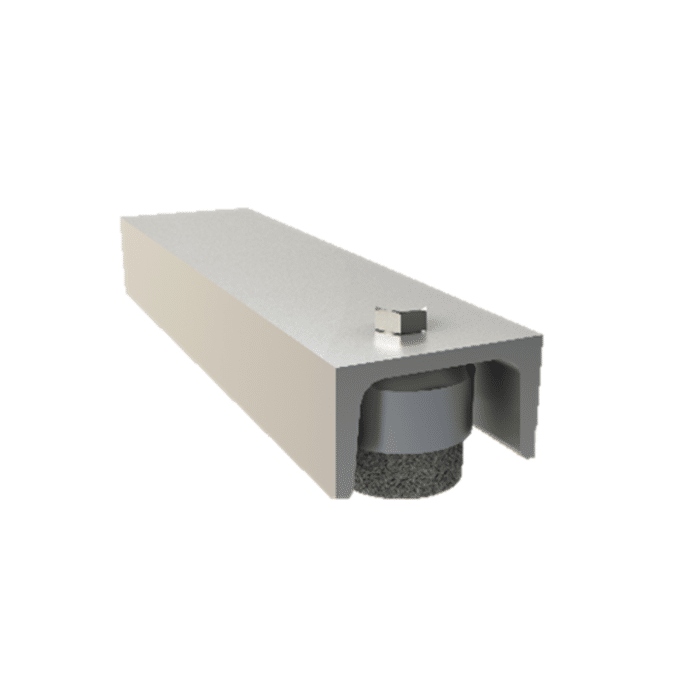

SANERVIB-80-SG Cuscinetti antivibranti al 80% per trasformatori senza girante

Descrizione

Quando i trasformatori elettrici sono in funzione, emettono un rumore caratteristico dovuto alle vibrazioni dei lamierini che li compongono. Queste vibrazioni derivano dalla corrente alternata a 50 Hz che li attraversa, con una frequenza di vibrazione fondamentale e diverse armoniche corrispondenti a 100-200 Hz. A seconda del carico utilizzato, della progettazione e dell’età del trasformatore, queste vibrazioni possono aumentare nel tempo. Inoltre, a seconda del luogo di installazione, queste vibrazioni possono entrare in risonanza con il telaio.

Per attenuare il rumore generato dai trasformatori elettrici a olio o a secco quando sono in funzione, abbiamo progettato la gamma SanerVib^® . Si tratta di una gamma di silentblock a bassa frequenza sviluppati appositamente per fornire elevate prestazioni antivibranti alle frequenze di eccitazione dei trasformatori. La serie SanerVib 80 SG è progettata per fornire una riduzione delle vibrazioni fino all’80%.

Descrizione della gamma SanerVib^® 80 SG:

• Configurazione classica a 4 supporti
• Cuscino ammortizzante in acciaio inox e piattaforma in alluminio o acciaio inox, a seconda del modello.
• Design metallico con un modulo di plasticità che varia pochissimo nel tempo, a differenza di altre soluzioni in plastica o elastomero presenti sul mercato, che devono essere cambiate regolarmente.
• Trattamento superficiale rinforzato per garantire un invecchiamento prossimo alla vita del trasformatore
• Tutte le unità SanerVib80-SG sono realizzate in acciaio verniciato, categoria C2, con trattamento anticorrosione superiore (zincatura o acciaio inox su richiesta).
• Blu notte di serie, altri colori disponibili su richiesta

I 3 riferimenti SanerVib^® 80-SG sono sufficienti a coprire la maggior parte delle gamme di trasformatori di distribuzione elettrica senza rulli: da 0 a 2400 kg (rif. SanerVib80SG-2400), da 2401 a 5200 kg (rif. SanerVib80SG-5200) e da 5201 a 10000 kg (rif. SanerVib80SG-10000).

Se il diametro del SanerVib80-SG scelto è troppo grande rispetto al supporto del trasformatore (UPN o UPE), è possibile aggiungere dei distanziali di prolunga per alzare i bordi dei piedi del trasformatore rispetto al silentblock. Sono disponibili 3 altezze: 45, 55 o 65 mm.

Si prega di notare che il SanerVib80SG-2400 è dotato in origine di una prolunga da 55 mm, in un unico blocco: questa non è rimovibile.

Dettagli del prodotto SanerVib 80 :

• SanerVib80SG-2400: Diametro: 5,4 cm / Altezza: 5,5 cm / Peso (set di 4): 4 kg
• SanerVib80SG-5200: Diametro: 7,85 cm / Altezza: 3,03 cm / Peso (set di 4): 6 kg
• SanerVib80SG-10000: Diametro: 12,75 cm / Altezza: 2,85 cm / Peso (set di 4): 8 kg

La gamma SanerVib^® comprende diverse referenze a seconda del carico di supporto, delle dimensioni delle ruote, del tipo di piastra di base, dell’attenuazione richiesta, ecc. Contattateci per comunicarci le caratteristiche del vostro sito e i vostri requisiti per il sistema antivibrante.

A seconda della configurazione del progetto, la gamma SanerVib^® è disponibile in diverse versioni:

• Per i vostri trasformatori con ruote: gamma SanerVib 80 (riduzione dell’80%) gamma SanerVib 99 (riduzione del 99%)
• Al posto delle ruote, è possibile installare sui trasformatori un cuscinetto antivibrante con un’attenuazione delle vibrazioni del 99%: la gamma SanerVib 99-SG.
• Per una facile installazione sui trasformatori elettrici rotanti con pendenza integrata, che assorbe l’80% delle vibrazioni: gamma SanerVib 80-SL
• Un sistema integrato di rulli per i trasformatori elettrici rotanti che assorbe l’80% delle vibrazioni: gamma VibeR80
• Per applicazioni speciali, contattateci: gamma SanerVib-SP

Informazioni aggiuntive

Installazione:

I perni sono collocati sulle ruote dei trasformatori a secco o a olio rivestiti e vengono fissati con una vite M12 e rondelle (non fornite).

Manutenzione:

Il trattamento di SanerVib^® è stato rinforzato, quindi, a differenza di altre soluzioni, non è necessario sostituirlo.

Per ulteriori dettagli, consultare il manuale d’uso.

Il proprietario dell’apparecchiatura è responsabile e risponde dell’inosservanza delle buone prassi operative e della mancata risoluzione di anomalie e difetti sul campo.

Le strutture di stoccaggio per le sottostazioni ad alta tensione a contatto con prodotti inquinanti devono essere conformi agli standard e alle leggi in vigore.

La gamma SanerVib^® è stata progettata per isolare le vibrazioni generate dalla magnetocostrizione dei trasformatori, in particolare la frequenza di eccitazione fondamentale di 50 Hz e le sue armoniche da 100 a 200 Hz. Tutti i silentblock SanerVib^® sono stati testati nei laboratori specializzati SilentFlex^®.
