E/FOURREAU Gaine de protection avifaune isolante pour câbles sous tension

0,00 €

Fourreaux isolants Midsun®, auto-refermable, en silicone, protection avifaune câbles et tubes HTA

La gamme E/FOURREAU de Midsun est constituée de nombreuses références de gaines en caoutchouc siliconé qui permet de fournir une isolation de haute qualité pour les lignes aériennes de distribution, les câbles et les jeux de barres de sous-station ; jusqu’à 35 kV entre phase et terre.

– +
Demander un devis
Acheter
UGS : E/FOURREAU AVIFAUNE Catégorie : Étiquettes : , , , , , , , , , , , , , , , Marque :

Description

Description

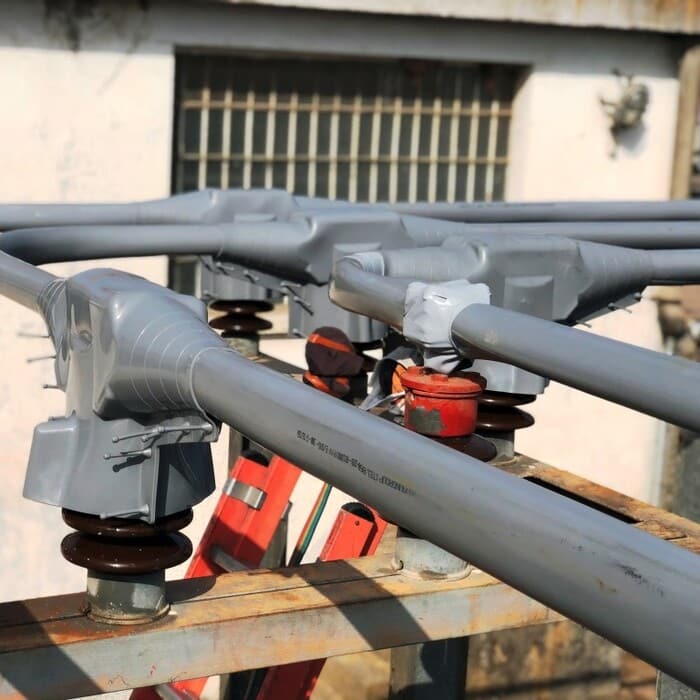

La gaine E/FOURREAU est une couche en silicone qui s’installe sur les câbles et jeux de barres de vos installations électriques de distribution et sous-stations pour vous fournir une isolation jusqu’à 35 kV de phase à terre, contribuant ainsi à la protection avifaune. Son matériau très résistant convient aux conditions d’environnements extérieures difficiles pour les postes électriques.

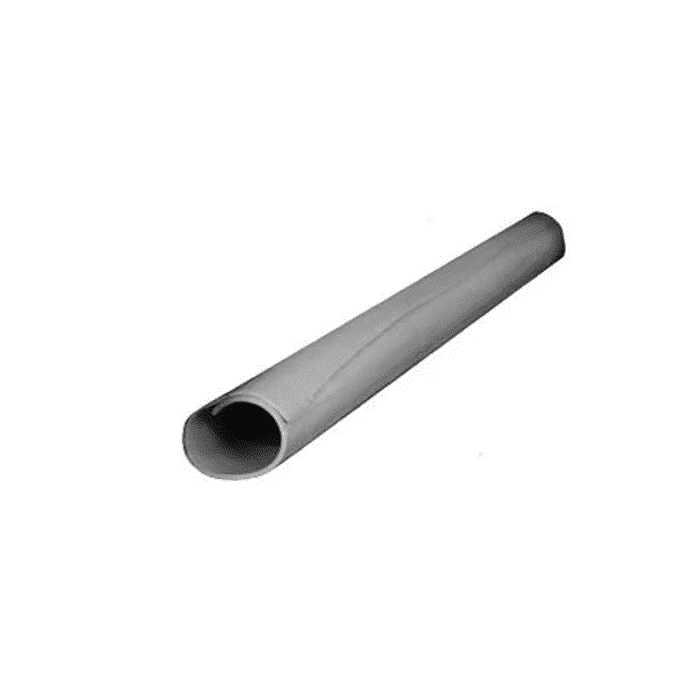

Le E/FOURREAU est fabriqué avec une fente pour permettre une application facile sans avoir à couper les connexions électriques (voir onglet Utilisation et maintenance). La gaine est simplement ouverte et étirée, ce qui lui permet de glisser rapidement sur le câble ou le jeu de barre à protéger. Il n’y a pas de rétrécissement thermique requis pour son application. Aucun autre outil qu’un outil de coupe permettant d’obtenir une longueur appropriée n’est requis.



Description de la gamme E/FOURREAU AVIFAUNE de Midsun® :

  • Composé en gomme de silicone
  • Couleur standard grise, autres couleurs disponibles sur demande
  • Diamètre extérieur de conducteur : de 6.35 à 11.35 mm
  • Conditionnement : minimum 15.2 m
  • Taux d’isolation : 35 kV en phase à terre
  • Résistance élevée aux UV, arcs, ozone, diélectrique
  • Endurance thermique élevée sur une longue durée
  • Augmentation de la ligne de fuite
  • Duromètre : 65 +/- 10 shore A
  • Résistance à la traction : 600%
  • Point de rupture : 90
  • Autoextinguible : en 15 s



Les produits de la gamme E/FOURREAU ont une durée de conservation de 5 ans à partir de la date de fabrication ; ils doivent être stockés entre 10°C et 27°C et pour un taux d’humidité relative <75%.

Appliqué conformément aux recommandations du fabriquant MIDSUN® et sous supervision d’un expert technique SANERGRID®, ce produit est garanti par le constructeur pendant une durée minimale de 10 ans.

Nous disposons de 11 références pour couvrir vos besoins. Nous contacter avec les informations de votre site et les exigences de votre projet.

Accessoires et options

La gamme Avifaune se décline en plusieurs références :

Les autres solutions Midsun® :

  • Peinture silicone hydrophobe auto nettoyante : gamme HVIC
  • Peinture anti-corrosion : gamme SILPROCOAT

Données techniques

Informations complémentaires

Conditions d’utilisation

Extérieur
Matière

Silicone

Utilisation et maintenance

Avant installation :

Assurez-vous que le produit Avifaune et l’appareil soient propres. Eliminez les poussières, la saleté et l’humidité sur vos mains, sinon le la gaine risque de ne pas coller convenablement.



Installation :

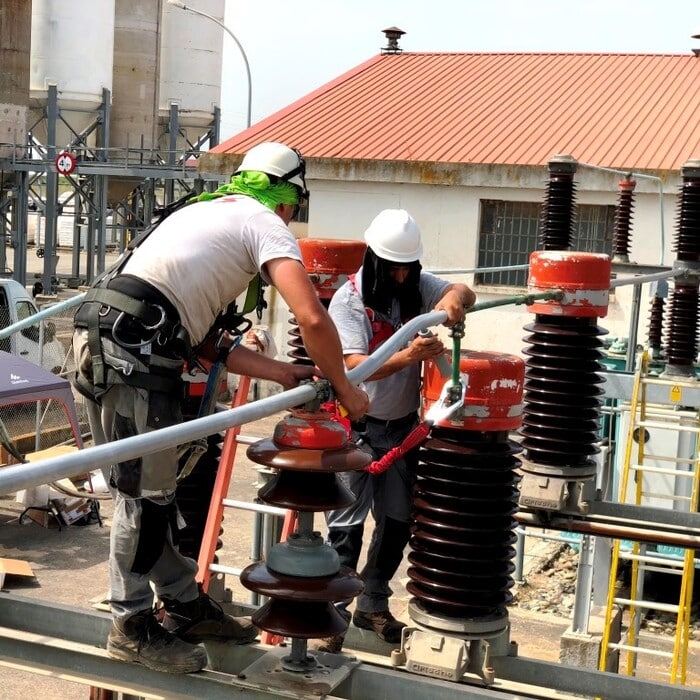

  • Ouvrir la gaine et enroulez-la autour du conducteur.
  • Sur les applications de jeux de barres horizontaux, l’enrouler côté face fendue vers le bas pour limiter la pénétration d’eau de pluie.
  • Une fois installée, assurez-vous de la fermeture complète de la gaine E/FOURREAU autour du conducteur.

Se référer au manuel d’utilisation pour plus de précisions.

Le non-respect des bonnes pratiques d’utilisation et le non-traitement des anomalies et défauts de terrain sont sous la responsabilité et à la charge du propriétaire du matériel.

Informations supplémentaires

Tests réalisés, conformément aux normes internationales en vigueur :

  • ASTM D2303 : Résistance à la décharge partielle et à l’érosion (1h à 3.5 kV)
  • ASTM G154 : Stabilité aux UV (100% à 75000h)
  • ASTM D638 : Endurance thermique (105°C en continu)
  • ASTM D638 : Elongation ultime (400%)
  • ASTM D149 : Résistance diélectrique (400V/mm)
  • ASTM D412 : Allongement à la rupture et résistance à la traction (300% et 600%)
  • ASTM D2240 : Duromètre (65 +/- 10 shore A)
  • ASTM D74C : Point de rupture F 90
  • ANSI C37.20 : Inflammabilité, conforme à la norme
  • ISO /R 62 : Absorption d’eau (1% max après 14 jours à 23°C)
  • ASTM D2671, procédure C : Flexibilité à basse température (pas de fissuration après 4h)
  • ASTM 2671, procédure B : Corrosion (inspection visuelle réussie après 16h)
