POSITRON COMPOSITE Testeur d’isolateur HT en composite

Description

Les pannes dues à la défaillance d’un isolateur sont coûteuses. De plus, le travail sous tension exige que les isolateurs soient en bon état pour la sécurité des lignards et travailleurs haute tension.  Une défaillance critique peut causer des dommages à long terme ainsi que des pertes matérielles et financières. La pollution, le brouillard salin, les poussières, l’usure, les chocs ou des micro-défauts peuvent altérer de façon dramatique la qualité de l’isolateur.

Qu’ils soient en porcelaine, en verre ou en composite (silicone), la qualité d’un isolateur est un agent déterminant de la robustesse de son installation électrique.

Dans une sous-station électrique haute tension, de nombreux appareillages comportent des isolateurs, comme les organes de coupures, les appareillages de mesure et les connexions électriques : transformateurs de puissance, traversées, disjoncteurs, sectionneurs, transformateurs de courant, transformateur de tension, bushings, …

Les testeurs d’isolateurs POSITRON sont des outils légers et révolutionnaires, simples à utiliser, qui enregistrent les défauts et les conditions dangereuses sur des isolateurs suspendus, des disjoncteurs de sous station, des traversées et des parafoudres sous tension. Les testeurs d’isolateurs POSITRON constituent une avancée majeure dans la maintenance des isolateurs.

Les testeurs POSITRON COMPOSITE sont les seuls appareils à pouvoir détecter des défauts sur des isolateurs en composite ou silicone.

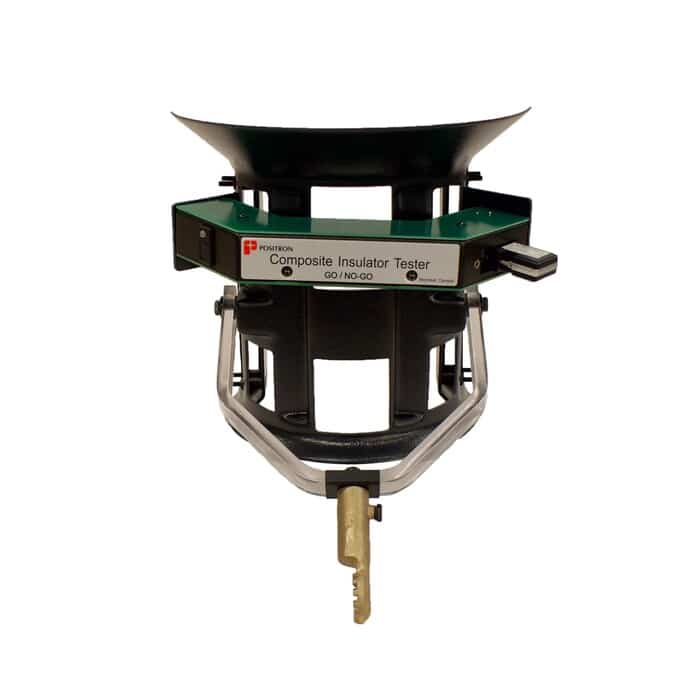

Description du POSITRON COMPOSITE :

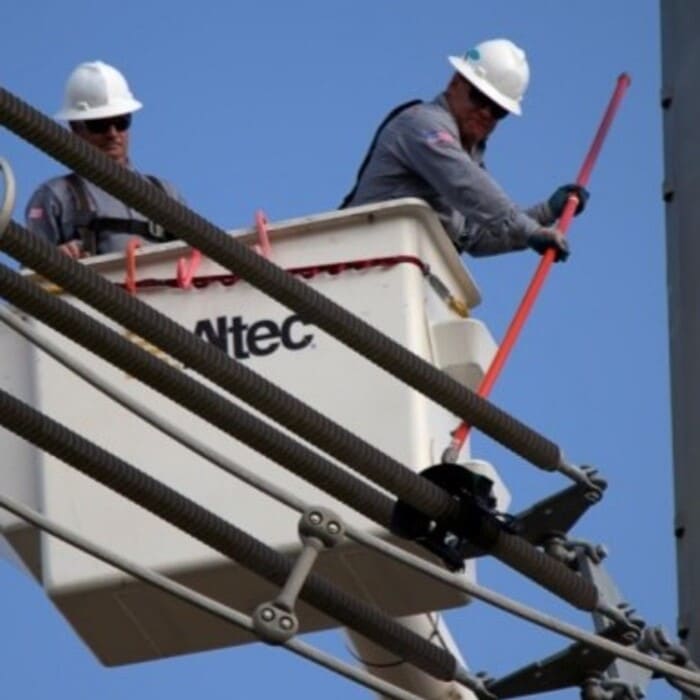

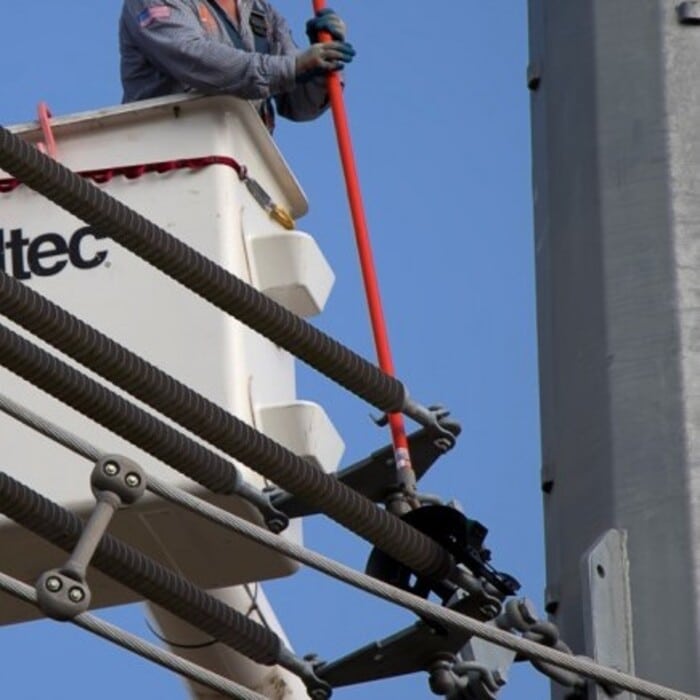

• L’instrument détecte les défauts francs ou permet un dépistage précoce
• Enregistre les défauts, jusqu’à 15 000 lectures.
• Fonctionne sur des isolateurs sous-tension de 69 kV à 1 000 kV.
• Disponible en versions 50 Hz ou 60 Hz.
• Technologie microélectronique : Les résultats du test sont acquis et stockés par un microprocesseur intégré, ce qui permet de télécharger les lectures sur tout ordinateur portable pour un affichage graphique, une analyse et des comparaisons à long terme.

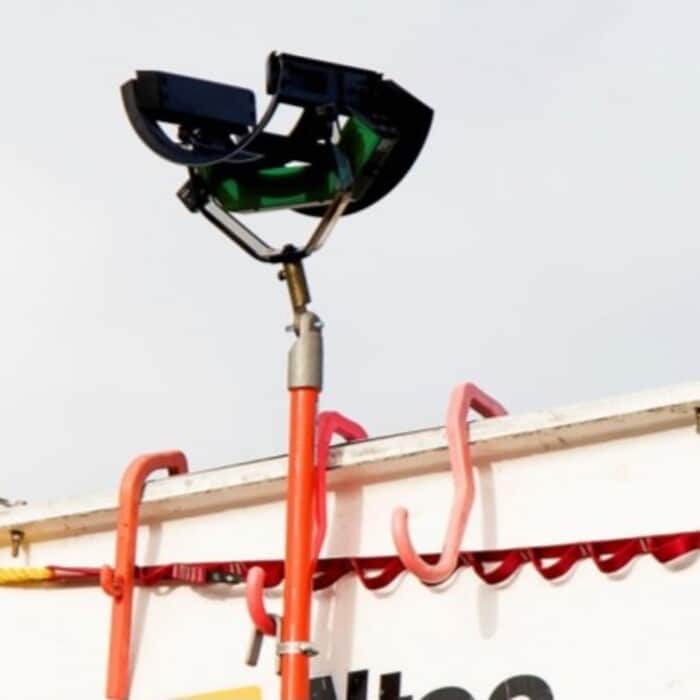

• Compatible avec les équipements de terrain standards : Toutes les unités incluent un support de montage universel compatible avec les perches haute tension standard de l’industrie.
• Léger et durable : Les testeurs d’isolateurs POSITRON sont légers (moins de 1,6 kg), durables et conçus pour résister aux conditions spécifiques des interventions. Ils sont livrés dans une mallette de transport robuste pour une portabilité et une durabilité maximale.

Le POSITRON COMPOSITE est fiable et certifié par diverses compagnies d’électricité déployée à travers le monde, en France notamment chez EDF et RTE.

Nous contacter avec les informations de votre site et exigences de votre projet.

Qu’ils soient en porcelaine, en verre ou en composite (silicone), la qualité d’un isolateur est un agent déterminant de la robustesse de son installation électrique.

Les testeurs d’isolateurs de POSITRON sont disponibles en plusieurs références pour couvrir l’ensemble de vos besoins :

• Isolateurs en verre et porcelaine : POSITRON VERRE ET PORCELAINE
• Isolateurs universels pour sous-stations (verre, porcelaine et composite) : POSITRON SOUS-STATION
• Le testeur d’isolateur peut être monté sur un drone pour éviter le travail en hauteur sous tension : POSITRON DRONE

Informations complémentaires

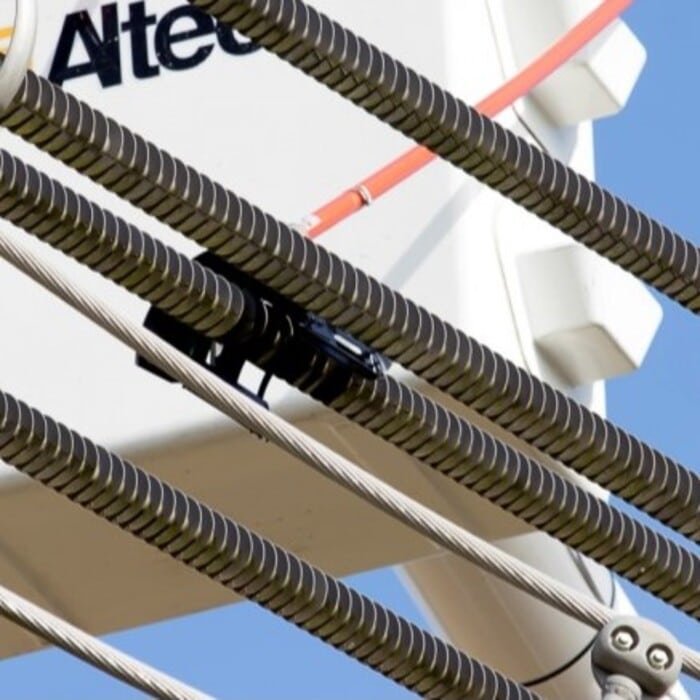

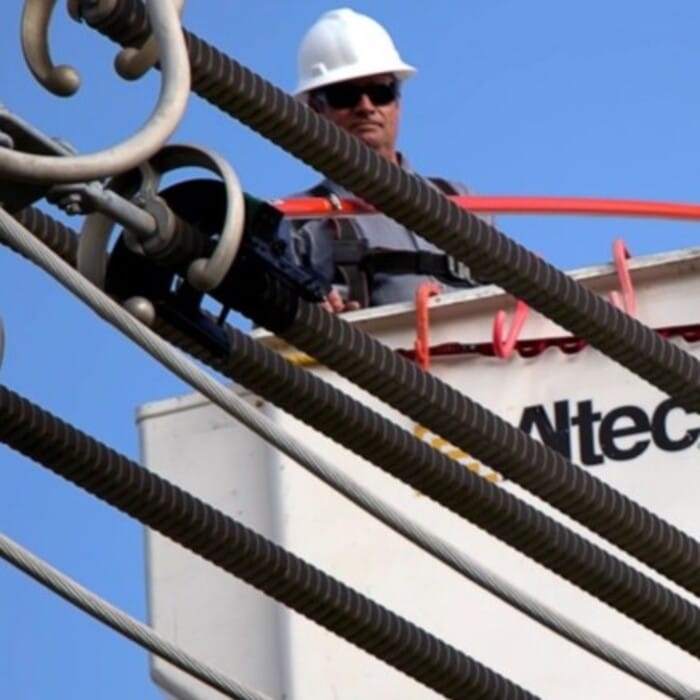

L’intégrité opérationnelle des isolateurs haute tension est une priorité, en particulier si l’on considère qu’un isolant endommagé ou électriquement déficient peut entraîner une défaillance du réseau, des blessures graves ou la mort de personnels à proximité du défaut. Les testeurs d’isolateurs POSITRON constituent une avancée majeure dans la maintenance des isolateurs. Ils permettent d’évaluer de manière sûre et fiable les isolateurs haute tension. Il suffit de faire glisser le traîneau du testeur le long de l’isolateur ou de la chaîne d’isolateur pour que les résultats soient automatiquement traités et accessibles.

Comment ?

Méthodologie du champ électrique : Le testeur d’isolateurs POSITRON permet l’évaluation et le diagnostic des isolateurs en porcelaine et en composite.

Le testeur d’isolateur mesure le champ électrique alternatif entourant les isolants en porcelaine et en composite. Le champ est proportionnel à la tension aux bornes d’un isolateur et chute à l’endroit du défaut conducteur. Le champ électrique est lu et stocké pour chaque disque ou chaîne.

Pourquoi le champ électrique ?

A l’inverse des détections par infrason ou mesure de point chaud, la mesure ne dépend pas de la zone de tir. De plus, la mesure du champ électrique permet de mesurer des tendances de défauts ou défauts flottants que ne détectent pas les méthodes traditionnelles et d’établir dans le temps des tendances par isolateurs. Enfin, les testeurs POSITRON sont les seuls appareils à pouvoir détecter des défauts sur des isolateurs en composite.

Comment fonctionne-t-il ?

Marche à suivre :

1. L’opérateur se positionne et appuie sur le bouton-poussoir de la sonde et de l’enregistreur.
2. Le testeur est placé sur la chaîne à quelque disques isolants avant la fin de la chaine d’isolateurs.
3. Le testeur est ramené au début de la chaîne et maintenu immobile pendant au moins 10 secondes jusqu’à ce qu’un long bip retentisse.
4. Le testeur est glissé jusqu’à la fin de la ligne de la chaîne, puis revient au point de départ. La sonnerie retentit chaque fois qu’une lecture est effectuée sur chaque disque de l’isolateur.
5. Le testeur est retiré de la chaîne en s’assurant qu’un son continu est audible indiquant que l’analyse a réussi. En appuyant sur le bouton poussoir, l’opérateur envoie les données qui seront immédiatement visibles sur l’écran du PC et stockées dans la base.

Se référer au manuel d’utilisation pour plus de précisions.

Le non-respect des bonnes pratiques d’utilisation et le non-traitement des anomalies et défauts de terrain sont sous la responsabilité et à la charge du propriétaire du matériel.
