STORM WATER PETRO-BARRIER™ Filtre à hydrocarbure pour drainage grande rétention

Description

Le STORM WATER PETRO-BARRIER™ est un système spécialement inventé par SPI^® dans les années 1990 pour s’adapter facilement sur tous types de bacs et fosses de rétention. Il assure la filtration des eaux de drainage en continu pour des grands volumes, tout en piégeant les hydrocarbures nocifs : il empêche ainsi toute pollution des sols conformément à la norme EN 858-1 et la Loi sur l’eau, avec un taux de rejet inférieur à 5ppm. Il est également conforme au paragraphe 471 de la NF C13-200 (« Toutes les précautions doivent être prises pour que le réservoir de récupération de ne remplisse pas d’eau ou que celle-ci soit évacuée« ). Nos filtres sont très régulièrement testés en laboratoires indépendants, neufs, en condition demi-vie et après leur durée recommandée d’utilisation (cf. onglet Informations supplémentaires).

Lors d’un déversement important d’hydrocarbures, le composant réagit et forme un bouchon, empêchant tout fluide de se déverser dans l’environnement. C’est un système autobloquant, il fonctionne sans pièce mécanique, ni connexion électrique.

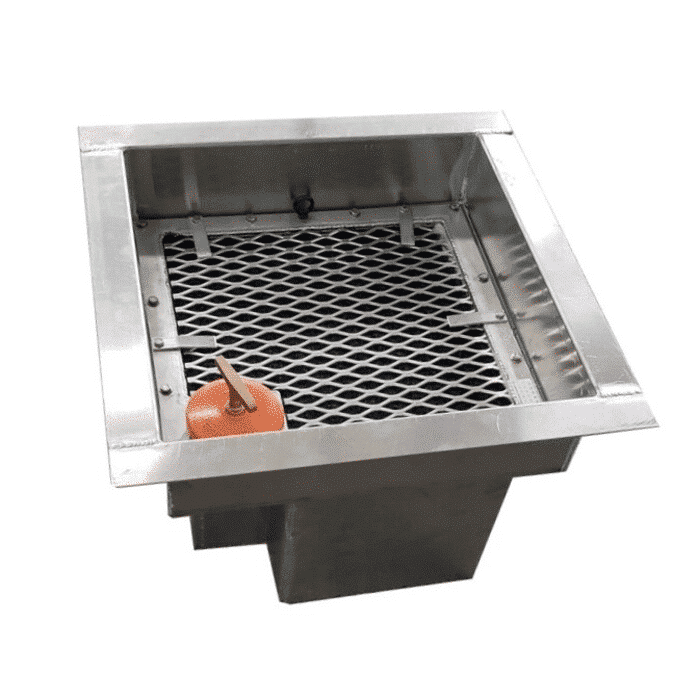

L’intérêt du STORM WATER comparé aux autres produits SPI^® est sa conception intégrant une vanne poussoir by pass intégrée : en cas de grosse pluie ou de colmatage par les boues, vous pouvez accéder au drain en débloquant par simple pression la vanne by pass, libérant ainsi le fluide, afin d’accéder rapidement à la zone submergée, ou au filtre bouché par les impuretés. Attention : ne pas effectuer cette manœuvre en présence d’huiles en surface et d’irisation de l’eau ! Enfin lorsque vous utilisez le STORM WATER PETRO BARRIER™ en sortie de séparateur hydrocarbures de type 1 ou 2, vous êtes assurés qu’en cas de défaillance du filtre coalescent, vos eaux pluviales sont traitées une seconde fois en toute sécurité.

Le STORM WATER PETRO BARRIER™ dispose de deux chambres distinctes : l’une d’admission des fluides en partie haute, l’autre de filtration active en partie basse assurée à l’aide d’une cartouche filtrante à eau anti-hydrocarbures, huiles diélectriques, esters naturels ou synthétiques.

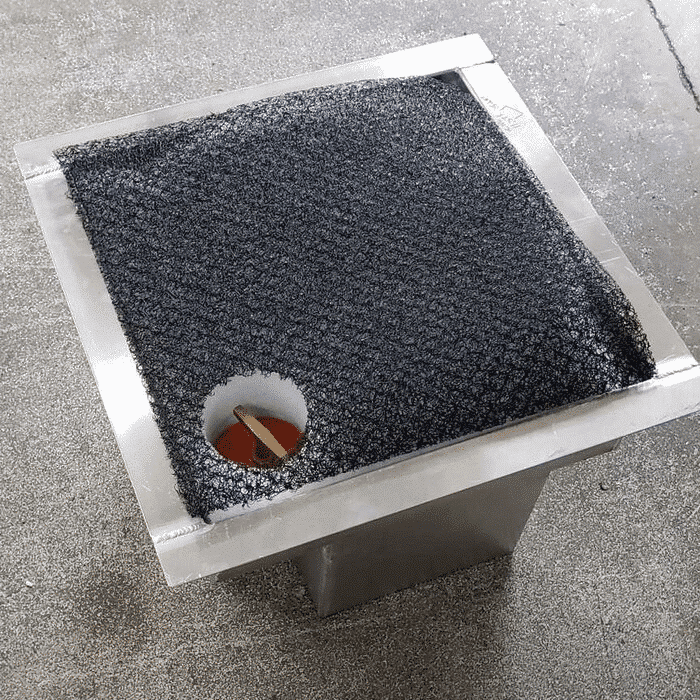

La préfiltration des eaux d’entrée est capitale pour éviter de bloquer trop fréquemment le STORM WATER PETRO BARRIER par des poussières. Elle s’effectue par 2 préfiltres internes (non inclus) : la première pour les grosses particules ; la deuxième, pour les particules fines. Un grillage en inox ou aluminium pour maintenir les préfiltres est fourni.

Description du STORM WATER PETRO-BARRIER™ :

• Conception du cadre en aluminium, format cylindrique ou rectangulaire
• Composant polymère oléophile et hydrophobe : emprisonne définitivement les hydrocarbures.
• Livré avec fixations SS, joint en silicone, cadre de montage en aluminium avec inserts filetés en SS
• Recommandé de changer (*) : tous les 5 ans

(*) Selon les conditions d’utilisation liées à chaque site, fonction de la quantité de traces d’hydrocarbures filtrée par la cartouche, de la régularité de maintenance du bac /de la fosse / des préfiltres… conditions d’utilisations pour lesquelles SANERGRID^® et SPI^® ne sauraient s’engager.

Les filtres SPI sont reconnus depuis plus de 30 ans grâce à leur haute fiabilité, extrême robustesse et longévité même dans les conditions les plus difficiles : tenue aux huiles de transformateurs chaudes (>100°C), eau emulsée d’huile diélectrique, haute résistance aux ultra-violets et aux amplitudes thermiques, éco-conçus pour réduire la quantité de matériaux et de CO₂ lors de leur processus de fabrication.

Le STORM WATER PETRO BARRIER™ est disponible en plusieurs tailles, correspondant à des débits de sortie différents.

La gamme STORM WATER PETRO BARRIER™ se décline en plusieurs références de filtres et préfiltres afin d’équiper la cartouche filtrante le PETRO-BARRIER™ :

• Cartouche active : SB-242420
• Préfiltre interne grosses particules : SB-DF-2424
• Préfiltre interne petites particules : SB-SF-2424
• Caillebotis supérieurs : CAILL-2424

Nous contacter pour plus de renseignements.

Informations complémentaires

Tous les matériels industriels ou unités de stockage contenant des hydrocarbures doivent être équipés de bacs de rétention.

Installation :

• Installation à la verticale selon les préconisations constructeur.
• Les préfiltres internes et externes se vissent et se dévissent simplement par l’ouverture du couvercle supérieur du STORM WATER PETRO BARRIER

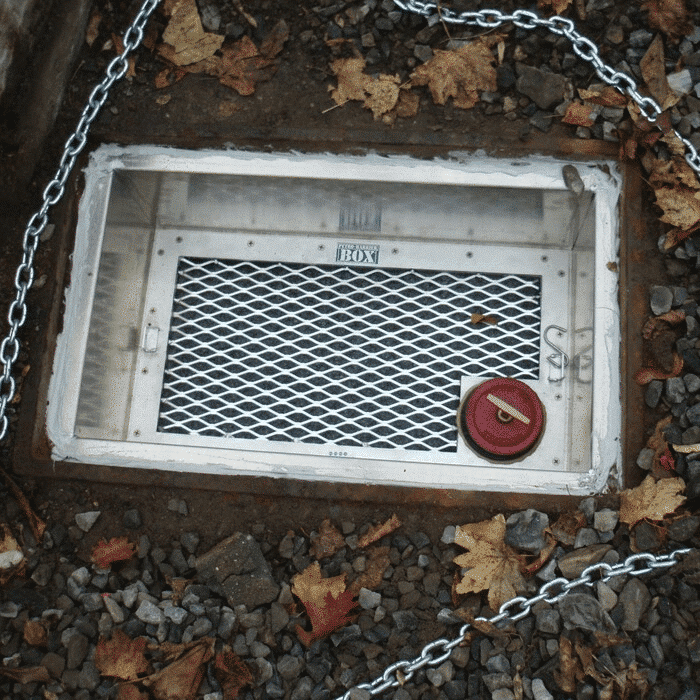

Installation dans la fosse

Toutes les surfaces de rétention doivent être inclinées vers la zone où est installé le STORM WATER PETRO BARRIER™ pour une évacuation correcte des eaux pluviales. L’installateur doit préparer la zone comme indiqué et prévoir des trous de drainage pour les barrières.

Installation en sortie de fosse déportée ou de bloc chicane

Le STORM WATER est inséré dans un regard en béton ou en fibre de verre.

Maintenance :

• La conception du STORM WATER PETRO BARRIER™ a été étudiée et optimisée depuis plus de 30 ans pour faciliter les opérations de maintenance et de remplacement. Elle est notamment munie de deux brides qui, lorsqu’il est installé, permettent de le retirer et d’avoir accès facilement aux différentes chambres du PETRO BARRIER™ pour le nettoyer, remplacer la cartouche active ou l’entretenir.
• Les filtres SPI sont sensibles aux boues et impuretés véhiculées par l’eau, qui peuvent diminuer considérablement le débit voire bloquer le filtre. Une bonne préfiltration est donc indispensable pour protéger l’entrée des filtres : elle doit être régulièrement contrôlée. Le préfiltre est à laver à l’eau claire autant de fois que le nécessite le lieu d’utilisation, la fréquence de rinçage dépendant la quantité d’impuretés apportées dans chaque point de drainage.
• Afin de suivre vos filtres et vos suivis de remplacement, les produits SPI disposent d’un numéro de série par lot correspondant au lot de matière active testée et validée conforme par le fabricant. Vous pouvez ainsi tracer vous aussi vos filtres et vos dates conseillées de remplacement par simple contrôle visuel.
• En fin de vie, le filtre et le préfiltre sont à gérer dans les filières de retraitement des déchets hydrocarbures classiques sous le code [150202*].

Pour vos besoins particuliers de traçabilité et de rappel automatique de vos dates de maintenance, SANERGRID^® peut vous mettre en place un suivi unitaire moyennant un contrat de maintenance avec l’un de nos partenaires nationaux.

Appartenant à la technologie des filtres SPI^®, la gamme STROM WATER PETRO-BARRIER™ est la référence européenne des cartouches de filtration des eaux de pluie contaminées aux hydrocarbures pour les petits volumes de rétention. C’est le seul filtre du marché validé depuis plus de 30 ans par les plus grands industriels français et européens (EDF, ENEDIS, SNCF, SCHNEIDER, RTE, ABB HITACHI, SIEMENS, IBERDROLA, NATURGY, REE, EDP, ENEL, IREN, TERNA, E-ON, RWE, VATTENFALL, ELIA, ESB, SCOTTISH POWER, NATIONAL GRID, NETWORK RAIL, UK PN, BRITISH PETROLEUM, TOTAL ENERGIE, BASF, BAYER, ELES, CERN, ITER, VOLVO, DEUTSCHE BAHN, ADIF, SNCB, REPSOL, etc… liste non exhaustive).

Drainage des eaux de pluie et pollution aux hydrocarbures : grâce au système de filtre à eau anti-hydrocarbures SPI, le bac est en majeure partie du temps vide d’eau et prêt à recevoir les hydrocarbures. Conformément à la loi sur l’eau, les eaux rejetées par les bacs ne sont pas contaminées à plus de 5 ppm en hydrocarbure, suivant la norme EN 858-1 (« installations de séparations de liquides légers »).

Les filtres SPI^® sont régulièrement testés en laboratoires indépendants : Rapport SANERGRID Bureau Veritas certifié COFRAC I.D. : 003606/2776443/1/1/1 en 2015 (France), Rapports des laboratoires Phoenix SPI Phoenix I.D. : AR67044 de 2002, 2004, 2005, 2009, 2018, 2022 (USA), Rapport du TÜV Nr 2432974 en 2016 (Allemagne), Rapport NUA -Z-11895-1/1-2016.
